お電話で事前に状況をお聞きしていたので、大体の目星は付いています。
ブースター電源部の赤いランプが点灯しています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhQ20CWxcLo30vKYnCmzhbARgOkHHXCrjLcuE7LPG9XslnRPFf6sSfvHooWBMCzpVmMFVIAO1WNT40uwS7KkCKAzW7aEw4Cs73iCOM6Mqj9blucfKs_AbLvz7h_CwpGYyypveO57R9rEy-L/s1600/191015-01.jpg)
このランプの点灯の仕方で、何が起こっているかの判断ができます。
今回はケーブル断線の表示。
とりあえず、2階屋根上にあるアンテナのところへ登ってみましょう。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi544tSr5ccGT7QGRYMnHuQeyKhjbwp7qKBu6xa-gkqXcSqwqA0Vp-7gTtydpWNo6BbjcOLfGacqg35rLYvGoDJsjMPvlfTcMESBeFTi0Q5Y0ZqSZ_C0W-sZzyGo1VDeCwBMleZMpdMBp2d/s1600/191015-02.jpg)

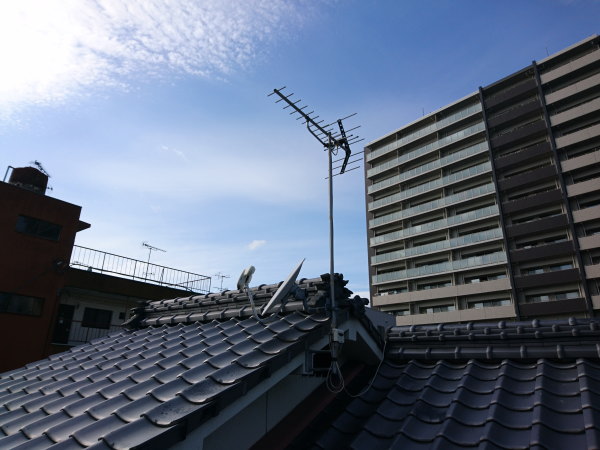

軒先に壁面金具を使って、地デジとBSのアンテナが設置されています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi7oCCwu4lKdPOnf_L6quFQ5UKuHt6HvvFeNMG3Fx4PAir852y1ceJaYf1Lu-m9gZevzl6A16SNGGhBozCYYaZ2EZ34IdcHDW0RrcirFwtmhcavx2JcrMBTzir5CF7nA_m2my3uZkPQ3j31/s1600/191015-03.jpg)
あ、言っておきますけど、他社施工ですよ。
ずっとCATVに加入されていましたが、アナログから地デジ化されたタイミングで、アンテナ受信に切り替えたそうです。

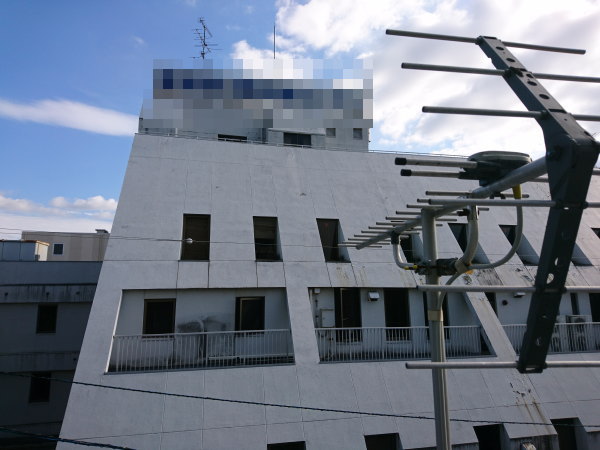

しかしこの状態で、まともに受信できていたのも不思議ですけど(^_^;)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgZ6DCw9MpWMh1a6LhLWtYs49-c2NV2K5vHEPSOKchbmGnYBQ71_lL2S1DS7xO8_n5wpajbHqnsZCgL87X1Ng-fFWXeuyox9FCwafIBzmh0yh9HRVWC4aGsLx5Ae2pFEGnjdSYYkaq7IZHv/s1600/191015-04.jpg)
新設後はしばらくキレイに見えていたそうですが、しばらくしてタマにブロックノイズが出るようになって、ここ数日は全く映らなくなったそうです。
原因を探っていきます。
ブースターはそんなに劣化していませんね。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj4JYGH-JASEHAuWU4o-qdIT17mTrq5tUb34fEVXJHQuS82TKmO2Xd1B3Af-RbHBhk3WVojCwCqsQVsaWjRFBkmhHNOs3sFLtADnZwYCy-ZC_0To1Yqe2T14yHWJHumivbR675z8z50dOSr/s1600/191015-05.jpg)
でも、電源ランプが消えています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiFoOJEd7WlPr7Ql0pvZJPVuVT26HLsi47kG4pc1VmhjhUw0fkeQK_6T6NGtgk_1sF_gWCYm707CFoUEh2VEnhb86mz-yubgiPt698gIeHXP446ohBeBuo7aS6dJOWWPcr-I2w7yuukyJpn/s1600/191015-06.jpg)
ブースターの故障か?ケーブルの断線か?
ケーブルを辿っていきます。
ここで大体の原因が見えてきました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEibaYQfTE7Jlrfn4WIlicpgUhAPYI3oyBf8Lx7DdHjdL8fAaJS3JHm6WwZHh9aMT8RU8ExTbbjLgibbFzwsS7C_d9JmblPJnjG-VqKKSkwSO59Uk8rm-_Q_Xg5J0FUygMwqJ8VEQrDa9V_h/s1600/191015-07.jpg)
先へ進んでみましょう。
ありました!ここですね!
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhzCmp6paAsd8Yj_p9MrP2W8QuwOj8XLMCEgfkY-ULlVtj_iJL1MJK4Cw0NCmH9BZc1bSW1XdCvkd8jLfBDzAB7FydUrPHHtPrc-pAtqmcBMuCiT8xVy_vPV8H5R5RPhG6V36JgXKfEWRHo/s1600/191015-08.jpg)
拡大するとこんな感じです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj3LC3v31L7WKBWXQVQPo-5qLUVX6iep1R54H034g64rqsehuCp5K3h5ol7tD79cVFVu0Bdw-41gCs11xpNHG5VbZxCBjy31UCJT0eFJKf72OJvEpwAfbyTvYyXEE6y3Xy1k6QrUWb8gVXQ/s1600/191015-09.jpg)
このケーブル。もともとは薄いグレー色の同軸ケーブルなんですが、黒いケーブルに比べると格段に耐候性が劣ります。
まして、ここ数年の気温上昇と酸性雨の影響で、こんな感じになってしまいます。
屋外でこのケーブルを使用する業者さんは、経験不足で間違いありません。
被覆が剥げてるだけで、断線していないじゃないかって思いました?
被覆が剥げると、そこから雨水が侵入しますね。
そうすると、既存のケーブルと繋いでいたコネクタに雨水が侵入して・・・

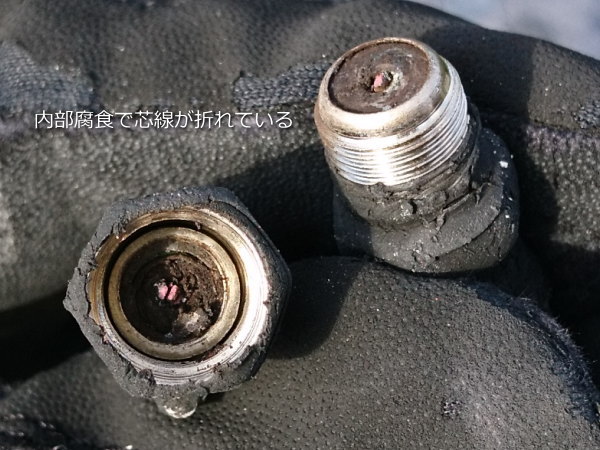

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj5NDHKrStwnbW3rGzqE4vS9xHA0HMTEHtsutVmiCo8iivt2p6Cv0kZa4Uj_F5SzCk3VCqyMHgVNEB8Zf_LcUfGDzlkfIhlkpC2GQbELrGEtcGgbcfBPTenwP73EIFRsvTSV1X_c6G2YqCp/s1600/191015-10.jpg)
芯線が腐食してしまって、断線しているのです。
これではブースター本体まで、電圧が掛かりませんね。
既存のケーブルも結構古いです。
5C-2V。。。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhabDm_NVG55gENIOQ3OD85dokBiUZw0NuyCOiMHzuTYOWGrkocxx84itvYcU_MxvqnsuZaPvoPxbC-I9sV47T7rTVMUTcENhg2KnHNgfy0679lmzXng-dIT5JJ25VQxTdn7KA9PzW3QmDU/s1600/191015-11.jpg)
これも引き替えたいなぁと思ったんですけど、隣との境界が狭く、ハシゴが立ちません。
上からも手が届く訳もなく...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiDv4UAv65ZlIAVGm18Hh0YSS986ZHvkIdifN3tZsAJXJ9B111heyv6AtgmQMjCKKLrYCy94bmaeyeAIzMrTIej75XbfJJfz4XgCPoo_YGjo_IXwvX8JDfgirX-YJ1zyvoRNFg9CNV2qrou/s1600/191015-12.jpg)
これはこれで流用するしかありませんね。

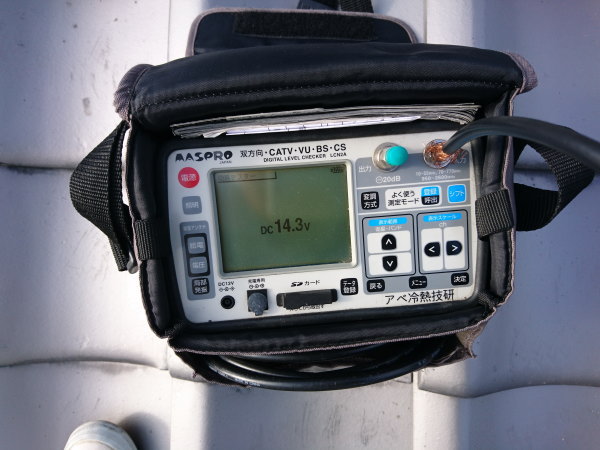

とりあえず、ここまで電圧が掛かっているか調べます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh1Bb6MgY2qFAVAUcV1KXJJuIfXE-aLHIc7E_0Ya1oHUO9VfZnZyQ17fr5wLiyEYR3DqtxvJTldE6KtcZGn3NRHv9AX-sYk9Pnx8qtnM509CWu1RAb2twuTNO1zKC4ycNxFVfr-uBE8hg_W/s1600/191015-13.jpg)
大丈夫ですね。
ここからアンテナまでのケーブルを取替えることにします。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhnjy-cv5eVL_Eo4obKOWWxiRP65hPVk-f7gQE2d774LoNN9JZsB4jszo_qP5HW9IBqpJXb2bxoUzLenaSre6ofmxbMGzZZJYVLhsWYsthXHVrtgrmtmZt2JHh-HfWIHDaDIEyocOHsF5pj/s1600/191015-14.jpg)
接続するコネクタは、CATVの工事で使っている、防水タイプのコネクタにします。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEibOCvwVyHvVxIYEKfWqM5-TsLzVosidd46rzwAVj2X_zE4Wg_1TIcrxbm_9oZMS4FRdEe1edbapmuIUL5LNfvAeK7ZMCEHlNOB9GaICN1Fykx1CEqMlAFqtODMH2gWAoNU6beGPIfEvlWS/s1600/191015-15.jpg)
ゴムのパッキンが付いているので、ネジ部から雨水が侵入しません。
しっかりと既存線と接続します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhtrzazNnW_WAmrWuCApxzSm_3XZ1Ynpz6yHU_VeJ9KOEMlJoXomlUB2IGW0zGfN1PJwZToZwDdn5Nhqv_Ke9NRTH00XpaO25b2-4zGrpzj3QXMOa5nLdnProTBX11i8PuRUa37P5h85QjG/s1600/191015-16.jpg)
コネクタは防水ですけど、その上から自己融着テープでしっかりと防水処理。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEje2M4cMjXMUA_sAOEN3xatWtURfYS5yMjW2w17E5we9h_ZixxKrPHRbQWzSd3-rcdRbsm2LI-BlLFVu9OOwS5A1jUIZaILt5fILUQLaKCVD7S9RCuE6D64F2tuKU-SYnzdPYwwxoESlv-5/s1600/191015-17.jpg)
またその上に、ビニールテープでしっかりと保護します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiesUOC_v5bcLbM1LNyLxs9g2GSd8zlsjibSB6nfy12u4Rvk7I63vhsVwPFmY1b0lA4FYXaL_tqHtZsD091-DUwY0CQhfkdGNghdyvkYOrkYF1qNusOEY19kk8N3YM898WYTnS3IYl5hzoI/s1600/191015-18.jpg)

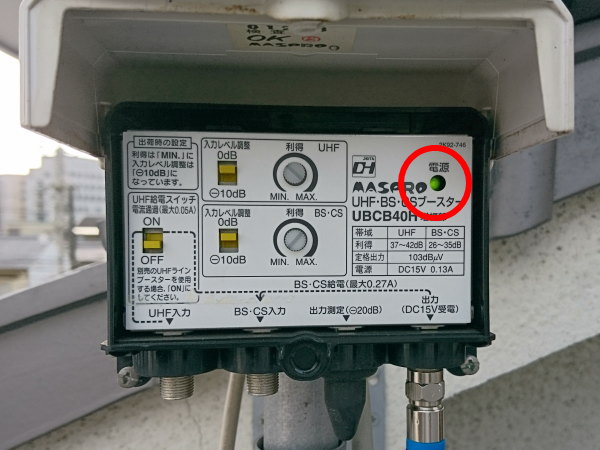

ブースターへ接続すると、ランプが点灯しました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhxpzGTqz_uyHDJBbswfB005UoKJm3IYFb3iFPi5K4eIWqr3iFqKGP9uP7PnAjwYsG9HoFCkIpKUIQ3Ah1s9u9d3xwMdj5UQgbVuNwajNizG_M6dZROOGgJsqD9OOeJhFHwlUxLCmDilKC7/s1600/191015-19.jpg)
ブースターは大丈夫そうですね。
さて、ここで終了してもいいんですけど、BSアンテナのケーブルも・・・
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi8By5EPdtaNaeTX7WuLyTxFxYUPr3FxuQX8BFCVPcJbSVUCd3doQulTM0DJPOXS9Cb1sb9KvihUhDXATLV1qhdWQhsj6mIUQk4dgCky8geEkiLojYKBjZV_3edk9D7KQd-DKCiL7zei3Wn/s1600/191015-20.jpg)
黒いケーブルに取替えました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiYd92E8QH-0Wl4k54DRIJCeQDEoAOw7NwKkes359QhNDGi3N22cnkndmZ8kZv_4r77JfvvbEecvNl9vrargPIVppXHPiRMlT8pR5GObEk5BM2l7g8ken-Bq7jd2LWwlrwk19tsFYVs7rXw/s1600/191015-21.jpg)
もちろん地デジアンテナのケーブルも・・・
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg60r5LOARcs41klav28nPSpNgNY8GJUtBbh3onaQOOQ5S6pl5m95VPTkjdMmzisT1p9AmBbB2cuM65LwSB17LsgWZAgtP6OBaQ09W5L8NGWkAut_4lwLQecGs72enY6fwuYxbJKgR3Ktn7/s1600/191015-22.jpg)
黒いケーブルに取替えて、耐久性UP。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgrAPSrpVQqgrs35SQktQQxUc7fDJjG-avD24dT_TgCkIPfOM_Xy4TMMpg6vlBYQDbar1UqLFEzr11NTWd6O2_8lrdZzfY2QExf5rzGvDXZiJIVlIdJMsxTRxnMDRSic2_b8T7KPML6p0Tf/s1600/191015-23.jpg)

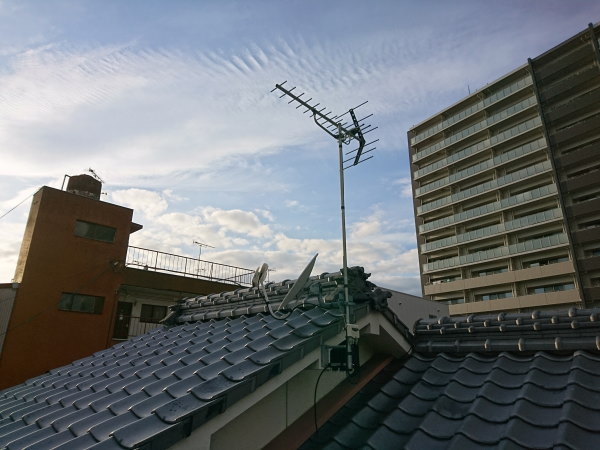

屋根上作業はこれで終了。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiH3vbYBEuPlqSx3b-0iNvfCub6ZwzXBQAm2Gd2f-TjfQkuiFAnDG8bq6d9tDhNO6Whdg8AKTSwJvRjGBscgfjq3BuCtYtcoQDBHRTO4Yj6EgVi116SVrW9W8qAOBM79xrMHGoLURt9SjUi/s1600/191015-24.jpg)
宅内のテレビで、受信レベルを確認。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhRQhWRvo0HGfqrEspCh5Dt_f43WTUimy4QGWj1KY-dOLheRdtF1ffIx9qw3H0l9OYNMaUsOjZXyVnAydYaP-g4P00L3P_JMxq5WnjfHiB-PwqV1k9Jw5-CInNP49rNkfWyYVGw6vZIxGJp/s1600/191015-25.jpg)
お客様に映りをご確認いただいて、修理完了です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhFV8B-CQFNJesIlvfMpQnqTRX_pHTJts6bJrJ4Dl3sfJrVR007sIBxwRCIeH_60N4OPjOV4j5sDOruw8fFh1hmuLrnsoIRlnC9ru1hyphenhyphenWEzhCR3pOSR6UJfOfE0_WctoVg2JgBSADdZs3Ue/s1600/191015-26.jpg)
「あぁ、助かりました。これで今晩からラグビーが見れる。」と、大変お喜びいただきました(*^^*)
アベ冷熱技研ではアンテナ工事やケーブルテレビ工事など、お客様のニーズに合った施工が可能です。
今回の様な点検修理も、お気軽にご相談ください。
