三菱電機 霧ヶ峰 ムーブアイ搭載フィルター自動掃除機能付きタイプ3台をお買い上げいただきました。
MSZ-ZXV4019S-W・MSZ-BXV2818-W・MSZ-BXV2218-W
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhGL4JmdLEsj9din_BlioPOltfglumg2qdoQcC6K6IJT9Jy3s9wtqRf4oeJ1Z9tMzGuiVDqj-uRqInUDHCKI1CMCZiYG_KDDbDusWozoRIZO_vl4URKxN6IpXeK0zWrNPyND6VZC-mn6GBn/s1600/190114-01.jpg)
既存機はマルチエアコンです。
1996年製。22年お使いです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg3gfNhH0FPojUcOYoA0G2xfDKOFJPJcpKPxxFOfu8vEFuu1KLoTANUnJim6lM03TyuWTyXt_3s3FwLE8k5K8w63Ewto5ClGHw0YZ_SKtiOMZ5u7_7hJn0UTenZ60huxdiiNnm0p8R_gc46/s1600/190114-02.jpg)
さすがの三菱。まだ元気に動いています。
でもそろそろ音も高くなってきたので、急な故障で困る前に取替えをご希望です。
室外機2台に対して、2台づつ室内機が繋がっているマルチエアコン。
リビングの既存機。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh0XMoF5oJCaQogI3kqgRxtGRpWmgGFRfG1jqNlhoz0K_mLKvIiPUiR0fmW0rABeRRQ4BuvrfDYv3S2-OaBX6ME1gLa6DKRASylHn5uW_I8VrLZJ_cluxK7UQIAud4Khw9PhJyTGWe4H3YL/s1600/190114-03.jpg)
ダイニングの既存機の2台が1セット。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjmRUwndNlaHJzBHFdbLQ8mHvD8AO_8WeBtUG7pQ853aM_0DSvMk9hGEJIflFbl20Q4cgrio_ECO4G97CYhDStrjfC7Kjg6jkftVl0EwEqe-ccDR5ixW1sC7H66jQuXS50b3XFBEQMaSU03/s1600/190114-04.jpg)
ダイニングのエアコンは、リビングと続き間なので使われた事がないそうです。
なので今回、リビングに1台設置して、こちらのダイニングの方は撤去のみです。
もう1セットは、2階寝室と。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhPapdVfYdMNdxIwTMB6PKqIrO3LqL0jtzwaSmlIr885rujj8AFrY6ZkQ1_7Crlp6DvgI1JnFmiPOIueZyoWgy2inGEBJIpXomWqZhqXGNm-UZ1rhT0p7kGb0L_En4e8gfmW3L_PsYBepuB/s1600/190114-05.jpg)
2階の趣味室です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg7Y6lU7OwmPpeA6UO042K0Be0Ltu3QlrH9TnAzKmgIqBmyd8WEIdSecsMqogct9x8-cH-WX_J3u6q0-KWhm8tVuWtsY8Hi5LiLLljGHNeaG0yrUGbUiXhmCzHz6H286vJLsI3IaHEc70Yi/s1600/190114-06.jpg)

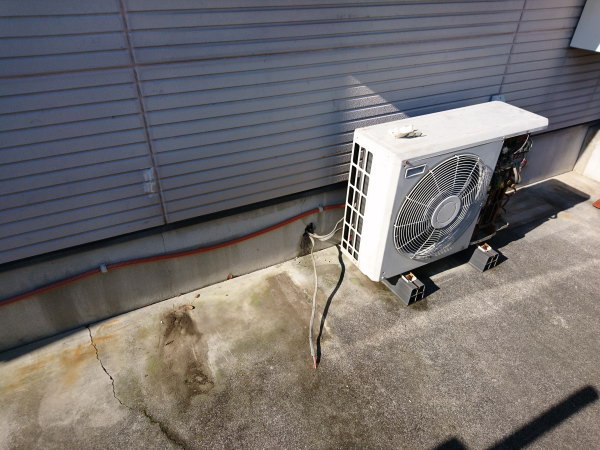

まずは1階の方から作業に掛かります。
ポンプダウンして、配管内のフロンガスと残留オイルを室外機側へ回収し、室外機を取外します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEioxCMriRtfJbPJWwXpqgKC269J5xWcbZX3jZEU3WrXhcy2e6hM197LQk59K3ElhnODgH2qNO0qAWv2_OBJ52pygYoPjtNg2MUqrqHuUfDZgqvOkXSFDQqnKuUX9EasnVTdppcwikDkg87g/s1600/190114-07.jpg)

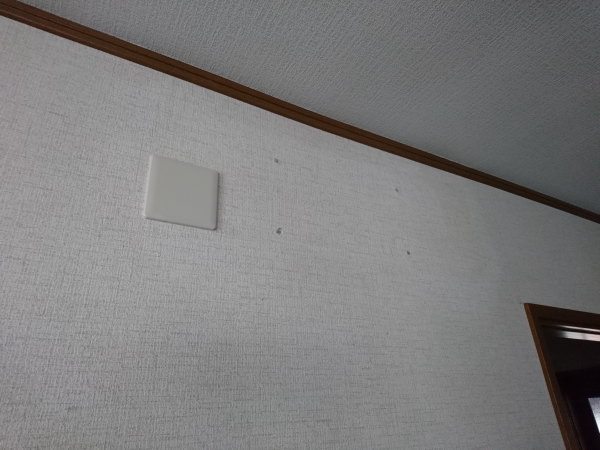

ダイニングの室内機を撤去して、配管を切断。
配管穴の跡は、カバープレートで塞いで、ここは完了。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjIP8LE6hAY5P5kl2oNx5z9sL0t9GZ5S1RshyphenhyphenLpkranqnx4uOrB_7ray7BCn85NPjwqRmu4pwtu2yLB3DS4aBk82dv50Wy6DzZgoQssTo9uIQx8rIsaweMxT5pR8zBCZ9xbXKs4YRYNppJ1/s1600/190114-08.jpg)
リビングの作業に掛かります。
隠蔽配管は流用しないので、室内機を撤去して配管を切断。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEilVhx_dP6Duq1j28Cjlrd2z5zaIorNEkCqaYIXtfb-cWyROv4OxMT0pjHvTwUKBqfVHDhv3o9wQ1bpM36ySOEnfBrdoGSzZPE1-KVamirGQLn6JjdEv9-AUcKHsQ284hDecpICKO48OIi3/s1600/190114-09.jpg)
位置決めをして、左側面へ配管穴を開けていきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiJG_0u-PGCIwzh-gLMB3b7MXOwR1H4fXGwzri-w4G5DtrWq28n68zx47xWhp5KNNyvp7dZ2CINLKtRg0G0EXWDZ0FG7t_Dttip5ulhLSVhDvCsODBALx-l4-8ztdAS_U9riV_f51YIgpiK/s1600/190114-10.jpg)
気密性確保のため、貫通スリーブを挿入しておきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhgKns5YobVkgqrhuoIZgngL6k-XIfo7vnebU_kiwvr6dEvCG0957L0_ebLF_rWy1NrcqIxGPluyEHEZVIPy8_suOAxK_REGH6J567PQBsP-19QGJe9LYoXtpQh7X_dz2QjInU6HbuJ5RBO/s1600/190114-11.jpg)
専用コンセント回路は、既存の隠蔽配管と一緒に室外機側から送られていた連絡線のVVF2.0mm×3cを流用して、室内機側へ200V電源を確保しました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi_QCa9X7l1Pc_Q08z1tvU7VtF5oGNSMqEIj-IbWH3Y47l3wIx_esC734Y-UMAHUL4N9YogYPLeMx4TAKs8Xqm7FrcQ4Kq0GTX5gIkHxLUWLMoPJCZCu2fws8V2N0VXNCldYwkbFaAAwaJF/s1600/190114-12.jpg)
背面板を取付け、室内機を掛けて配管類を接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhO8BzT0FF200h7y0MtE1BXQAGf4Sm0wsByh4SR3eWivO5Iadc0xhpRqreiS-uMRbhAAsnCG5cS1axhhyphenhyphenaA92pQM6lSNtlxh24O2GTEmZ73akYbn3EPU5J5OmLPPnh5aLxofqvO6TnIBNR4/s1600/190114-13.jpg)
外部配管はスリムダクトで化粧仕上げ。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhPAu_QX7Nxzi7FO4dFCQifYgdP3wsWcn5YIYGH_2o7aIbJKBsejTlMt-WbD_g-JpCMUJHfzLG554kiipr86x5l2_gY2WL2tESl7TuwL-2iVKa68XHni5oIE6qdbS1U7xqcc2Jn5_Fropxn/s1600/190114-14.jpg)
22年間、垂れ流しだったドレン水は、塩ビ管を使って土間まで延長します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgAvNk5O4T5ksqLOe1XsCnrGVI1Ngg_FXy6DRfPinx207WlQJjtE7EUUSpq5gUipalpZzolYYBe2uQR5BMvMyUo_fuL5tCidvlRvn3yQOMTZs-7jh1n64RiTq1m0992Ubrpdvf8AWmbt0df/s1600/190114-15.jpg)
配管接続完了後、電動式真空ポンプを使って配管内部を真空乾燥させます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEilAE2s1w4o3-vzhrefPA1A7WpYtzmkH53SrVUX2tu18goeka2jk-4KlaV6YauME_VyRnJVG54zZ4z7JiOQpTeeV6_Jc6gkkve4HqaiDjLBEtUjkBoICsx__Yv5GDwdlUl2qzT2rwPSqfMV/s1600/190114-16.jpg)
外周りはこんな感じで完成です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjtceRu9qp2ypDaajRGX8o1tNoduLVHqyFof2X5Kod-Ib1Pa72umIDNHPd47vNjga34w1m3h9TMCv9vHtxUjc0uzd0fLW-0hUQNGPdeKJ5RGMVXGJbFxKWbaE1yoHc-8H7cwGM2qozHsBzh/s1600/190114-17.jpg)

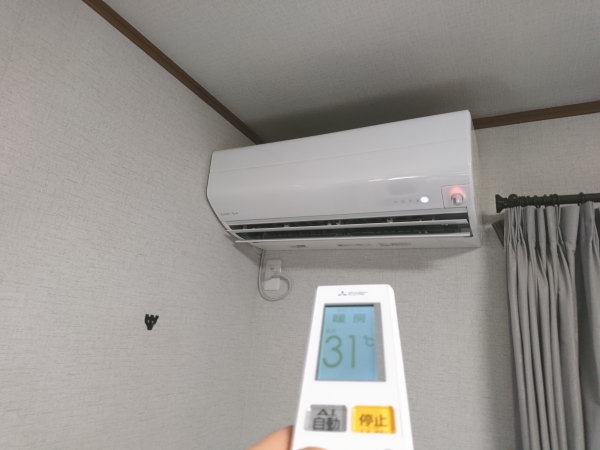

作業が完了すると試運転を行い、異常がない事を確認して、リビングの工事が完了。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiJq1ObwULvzOTyXzInDVSlD4eUxWlM7AQLsQHjEoJLOB5AtoQAJDgrc-Mbtzxnw6vEcT7p6hDRyw2hzYU_5OmP8xP4l5vqlZ0V6QPEs2U4-gl3LXH7E1PyA70lADc1wEVk6jGFGx87gQBt/s1600/190114-18.jpg)
2階の工事に掛かります。
2階は隠蔽配管を流用するので、この短い配管は溶接延長して室外機へ接続します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiB2VUJTx3QubFwlpSzRt10sGtLKqoR5jUqsmCdO5TssIS4G0P2sWVRw8V0H_tSeJPcXg5OVVSPMl0U4E6VPwi2PanaYLfbr6gCINxesWoZsz_ld5blrVNngXT1Nh67-4SXW8n9cn6wUco2/s1600/190114-19.jpg)
ここの溶接と室外機接続は、久々に現場に同行した親父に任せます。
阿部は2階の室内機の作業に掛かります。
1対1のルームエアコンに取替えるに当たって、室内側に専用コンセントが必要です。
寝室は近くにコンセントがありましたが、趣味室の専用コンセントは室内機とは離れた位置にあります。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhsKmr-SeOCHawBum6SSBpXUe6OR8AHmpgrUyvvvGdUhEekO1Q1ZH9W-95SrSylEEj7LAzPkNyomomISEZHRWsNyJVWQBYeYEolZ9xGOqhatq_ISL8o8DVnUc4ReqM0kQK52CCCz8j6aj0_/s1600/190114-20.jpg)
この専用コンセントを、室内機のところまで移動しなくてはいけません。
まずは既存機を撤去。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgsk5BVMR3IkcIGdXB1m3tGEQHUZR8NefDy94HtdTaiiehjzUc7G3Bx9dDiIXLKcDbdTSeQVvpZL96R2N23mXOWEM1MXSyBGU3LVVCdImuRj4Yzfi7lvfgmMyqvG_Nx7W1RT9ycmxA01NQ4/s1600/190114-21.jpg)

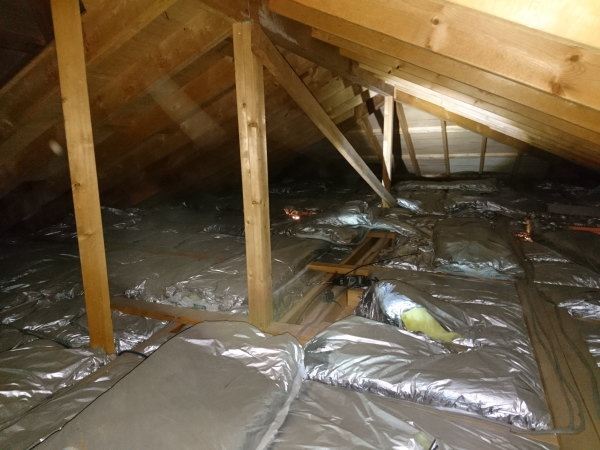

天井裏へ入って、専用コンセントのケーブルを移動します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjvcLfRaA0twhQbdyjDEWhFrrpMXzdU2UEcCwiKs_ydhTXQBoRnOhBAZpYzMcmeXswyxxUlX1i98YZqal-R5oaz2ULAWLV9khf1QqI1Qlxmm-yudYm6N3Hv4szuZLqa7lWqdfNTHZF1JgxY/s1600/190114-22.jpg)
天井フトコロが広いので、作業的には楽です。
真夏だと地獄の世界ですが、冬だとぽかぽかで暖かいスペースです(*^^*)
室内機のところまでケーブルが通りました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg1LBG-BNWyIApwLQEH0uldRjWI0ATJnOM9hJDgCbSK_OF3LREAgvnYQEuW2HxLkFGUtE0_2x6u97PFJpxQWj6xCNr2sXKp7j8g0uhyphenhyphenf1l6aWnUNjY4Jl4U0fs9myx1XgbtGmoub1DVczZF/s1600/190114-23.jpg)
初日はここまでで時間切れ。作業終了です。
親父にお願いしていた室外機周りは、配管接続まで完了していました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiK5r9wBzuQjlrss0GF5GZHlrnr0obz3r49ib3ih-l1pFWWtxmdDeOn4JqbefkjK_kBxvKp41eZoFanPa41cnnJcWVSePv7e3NcC0XepouFqUrhGAJkRLriX2ZkAAdu4Z_c1kX-xnvVhDaW/s1600/190114-24.jpg)
翌日の本日。
「朝早くてもかまんよ」とのお客様のお言葉に甘えさせていただいて、早朝から作業スタート。
今日は一人での作業です。
趣味室の方から掛かります。
位置決めをして、背面板を設置。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg1D7VtA573xm2ZZ6AMqPlQs2L6_butTI0XKfAOoTL2npakOTnWyp_zzmSX45DbSO8QuUQNXehX6fFOBy-evh7H4AwMAOTedLFpnpjIYwc6ggapJBnnLdHMZpCOZl54LlMN8SFLdE-R_6yR/s1600/190114-25.jpg)
配管が短いので、フレア継手で延長します。(基本、宅内で火気を使う溶接作業は行いません)
室内機を掛けて配管を接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgB6T56x96a7xCD-p1_mZSmWG3gu6Xf4ah31jWiXHjuQwVJM_xy6ll2tRjC7Y0wgweWuQD8XOSWDtTeQ3OJIBU5mcz1sGg7AvnTQJIQjvt_PBYIVJYnLfRegsBQWgV7EGxoLlUidVZl_yzQ/s1600/190114-26.jpg)
寝室側も同様に接続。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjtFaQL6Q7s8BKTo_lP8Ax0Swp__NgTYpRQLax1DAMMrZoMQ7tr_JtlJKeai2uEHquqstRRZ6w_WgstJ3YWZ2vWVo2W9p9u7skQ-9ZBrXu8PH6a6UTtbn51vtFCRKuOfH9pFHDtYXxdXU8M/s1600/190114-27.jpg)
写真3枚で簡単に書いてますが、標準工事に比べて隠蔽配管は、かなりの時間と手間が掛かります。
「元のパイプ使うから、簡単にできるんでしょ。」とか言われる方がタマにいらっしゃいますが、標準工事の倍以上の時間が掛かりますよ。
配管接続完了後、電動式真空ポンプを使って、配管内部をしっかりと真空乾燥させます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhYBvnEyLpsP3D1wq1rW8Cp1GpczdkrZSmiYt_jmdyc3f3-GZW5gYCYqlnGCf-vgiSPZxiSFM7r8MDJ20yeVKiIMbXY7EDMJRGRUU2nUp2BdXYXGJuR-_LaMn8EQoaladg01Om0MJDWqk1A/s1600/190114-28.jpg)
作業が完了すると試運転。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgHTW42EAOowq53fE4-BtZlHMSGO7S_0S53ewTOMR9P9pTdKdo0cxiWQD6pqtgzbrFum7GV855QVll7NymSm_iHuUaIQg72ZNp6_P9qTGb7ev1mYBmRvmRJvKlPCXURR_VfvIE6gIjW_67F/s1600/190114-29.jpg)
異常がない事を確認してお引渡しです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiBgtS_zGNMcGF8I5AjlTB958ayjHYS7J8o5T-iHSU5s_YpGWhMppyIavgLTmBuSpnMATXxW9ooMUy8CDrt7DN47vOvTNcms6tc0TkKSinzNvoWjFiKFWFgbzjOVn9H_BM3SpmI3ZGl1NXN/s1600/190114-30.jpg)
「えらい大変な工事やったなぁ。新しいエアコンの室外機は、音がもの凄い静かやね。なんか室内機から出てくる温風もまろやかな感じがする。へぇ、リモコンに電気代まで表示されるんか。これはええわい。手間かけさせたなぁ。ありがとう。」と、大変お喜びいただきました(*^^*)
あ。 あと、キッチンの照明器具をLED器具への取替えもご依頼いただきました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhtjsUZus7oiidNctSDTjVYQ7pU9JoOhslASgAMV70Uno_jqxoV85SR5P0P8T1SdIKQLCyGHcNxsCf8dxYLgTwfsOT99r144zpIEhOR0aF6i_SHwgb3XGayTtkqk3oZwmmKTLxr3U7mVFLn/s1600/190114-31.jpg)
「うわぁ、明るいなぁ。これはええわぃ。」と、これも大変お喜びいただきました(*´艸`*)
アベ冷熱技研は「一級冷凍空気調和機器施工技能士」「第一種電気工事士」の責任施工。
お客様にぴったりの機種選定から、機器を長持ちさせるエコロジー工事まで、お気軽にご相談ください。
