いつもはパナソニック製のEVコンセントを取付けますが、今回はお客様ご指定で、河村電器産業製のEVコンポライトを取り寄せて、取付けさせていただきました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEikFBpusCdchFfH_O6bZqIuy2V-pDJZydEfdn86506fbvvRYD0JJbfRrOV8FrYnVGz8sWRHPX_ZFiPbcnhrNt9zs_hMKE7KsdjybYzPoXw_BuIYLbJSM_mP52wAFifVL5twGYdTjdsX8YBS/s1600/190727-01.jpg)
これ、メーカーに在庫は置いて無くて、手配して二週間ほど掛かりました。
阿部は個人的に、河村電器の製品は好きじゃないです(^_^;)
ブレーカーメーカーですが、そのブレーカーの故障でよくご依頼いただくのが河村電器製だからです。
今回はコンセントなので、問題は無いと思いますが...
こちらのお宅はガレージがありまして、単相の分電盤と、三相の動力ブレーカーが付いています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgFDqF-2bfUmg_NYTbiVo6q1xnpOaBPgROdhCpCakp5jSL4HAQrECMDav5eD7rBGUNYnoZf8rw7zMqlAYCb0fLKkt7NEq6FkMofv1dLDm3zEY-0Xxr5Ma_wf7Md0SGbqMHg74CQecJ6ge86/s1600/190727-02.jpg)
動力の契約は切っているので、このブレーカーは使われていません。
動力のコンセントはこちらに残置されています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhIBdJ4wh4YoDUfRQlu6vh9s4O3e145aZSdNmA0jdJEqQv0_2ROz300ii_orc9bABKPn2TCvOSEH6rf4XXQKCw0Rypg34GsI5im8RtyJZ1QEVYoITfEkfqwtIl5z83HfkKy5Ac_M3GjKfzK/s1600/190727-03.jpg)
お客様の提案で、ここにEVコンセントを取付けたらどうかと言うことになり、お引き受けさせていただきました。

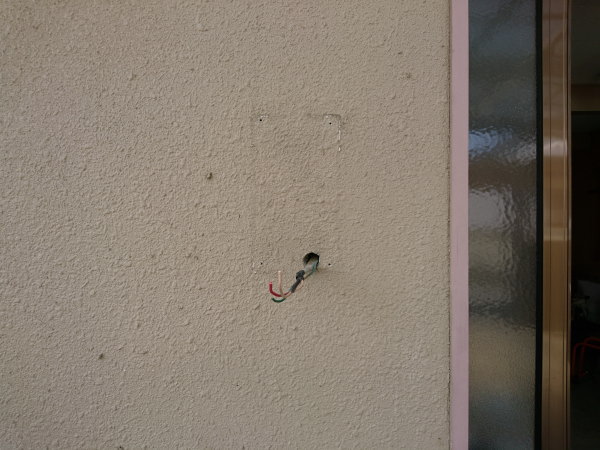

まずは既存のコンセントボックスを取外します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjxjzJzfqPCFPZ7WrlvaGgvge_zpmBvabHNUkxm47ntiLr32RFvJ1eXwzjHF1qBdlUlpbQfoAEu01BNFbg-jLVQadE7YsQKSRMNQs0Pf4uCZ2tndRYqyETO6ecEE8_cwa5cGo_uSsM7AoI6/s1600/190727-04.jpg)
先ほど取外したボックスを、こちらへ移設。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhQI2U05O59YJYNbbTpx_naYGzRn5zk8j6RyXElCwmoaKYqPg4H4ZjTrqw5QNXifNszL98Bmz0ItlkCQSxPl7Ma0g7NzDCdH50kEcbHWeQBw7eNHnOpcM1AQ951RKhC9PyNCjFjLFS0SsEn/s1600/190727-05.jpg)
分電盤の分岐回路は全部使われているので、このボックス内へ専用の漏電遮断器を設置。
電源は隣の分電盤から、単相200Vを取ります。
動力コンセントがあった場所へ、既存のケーブルを流用してEVコンセントを取付けました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEim436fG3DWUVO3lUUMt6IpETIJLeKVHD9dUW_Ng84aqRRFo6uU8wA1Ud_04IF-O1Q1HWJcDxJpebi9DZ0pxh8WHCmPSY77hqzU_yeLKslXGq8ZCApIvvXj28SDvKvMQ8AtjJkIx7Ej96iK/s1600/190727-06.jpg)
さくっと付いている様に見えますが、まぁまぁイラッとする施工性です(^_^;)

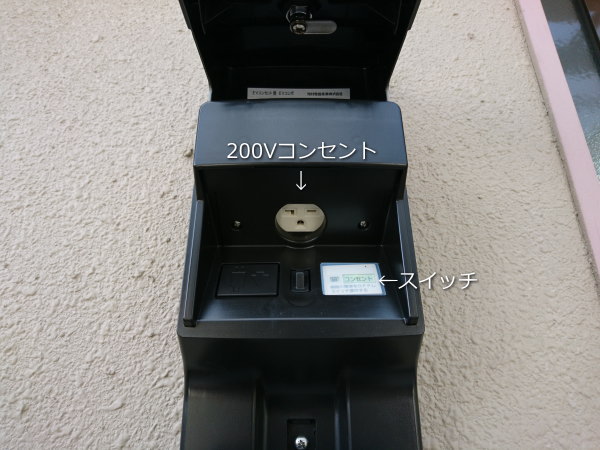

上部がキー付きの扉になっていて、中に200Vコンセントと入り切りのスイッチが付いています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjn-IPGmjLG3-cTuhuhRBtKJSBPMF5YPSHFqK05okO0JeHavsS5tYbneYugu17K5f8pujeAbzfvAgwlNhRnWqCP1p-djzJgWQ3NeVV0FxTnANvDt3-BnBhY88EOpjdb-A0GGvEKoD_NhrL6/s1600/190727-07.jpg)
ブレーカーを入れて電圧を確認し、作業完了です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiwxJySPyiFoX5uUWZSMJ7tt-NtlWEvZj-OBL_KtEnBJJ3fxe0wYjOCkBE5iAU7MQl6W3dPnj35lJK6TSPn4b7I01EVpheBS4UMIRX_hT9VVlgHLzFGpwAkrAN2dAfZy1q54gYCzgxbDiZA/s1600/190727-08.jpg)
お客様の充電コードを接続して、テスト完了。お引渡しです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhouMRNwosTXrksTnIUBNkKJqz7G52J_MAhk10CgXKIiaFCSw8oWReqhMSdhADygdLHqcqmr3GBR2VhUy_frEplQcmW8BeMyt90OsIUzTsraxAsTCDSfH-cSYoXYdFkaVQpanNOY8Jbyv-Z/s1600/190727-09.jpg)
ちょうど今日、バイクが届いたので、実際に充電してみました。
外国製の電動バイクですけど、パワーがあってモーター音だけなので、なんかバイクとは違う乗り物の様な感じでした(^^)
