マスプロ電工製UHFアンテナ スカイウォーリー(ブラックブラウン色)と、4K8K対応BSアンテナです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiBpnF0uZ1w0FhGX3jfJAmWSa-QrlTMkI-pLqfdudcayJGPEQBwWl6UmZdUP3taIDLWAZ-at0JhLQSkr49hSNRdJYDqfAdlCpc5zQVUY3UCY-g2BiEuvdJvirytAyFCIpG9G24WYNmzeDaI/s1600/190227-01.jpg)
こちらのお宅、大手住宅メーカーさんなので、テレビ受信設備とネット・LAN・電話設備が、1階の情報ボックス内に納められています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhw5wPCGifwdACMui1OV7qwiVU_hXJfusBL7mPMPdBU0LJoEcbgrv1UNWpOx3mR9CTy-ExKGbwNZ-fa79k1-_H05ZHK6ebKLj_Fr7EqfzZlroqm-nh-h6PVYiY1VzZcx8pTRCB8jQHpThBu/s1600/190227-02.jpg)
カバーを外すとこんな感じです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjkP6HRA8VJKJr71ODzIOmDpvuLtAkcj9mIm4l6o8XSQXDTWqr_yZgmRFJpd6AyRaqz-mldSQCE1A8klgF-J9shLzIP_-5nCn7iGQDaz-5I13s5qFBq9gnSwuClHD2QChKMY_ypl30aUwaK/s1600/190227-03.jpg)
この中に既にブースターが内蔵されているので、ブースターは支給品となります。
ブースター本体が1階のこの位置ですから、アンテナを取付ける場所にはUHF用とBS用の2本のケーブルがあるハズです。
ところがですね、2階南側のベランダには1本しかケーブルが出ていません?
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiCaoojX9kFVACeHVgc3oo2o3ufLKMB0p3We6msCUMzhkrFezzfUEXHbT9zSAo1cchICfJqgL5pPM8Z2F32ueFCO3DIZHarRsvphjE31qr7I6fZqbKPGCZgK89e679BzM9Oo3bO17U49QM6/s1600/190227-04.jpg)
おかしいなぁ... 下見に来た時には2本出てたし、お客様とも確認しましたよ?
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjr4yXqLwpbTJcHISVwsDWoPT82Rfv9rHhCAMnPQO9kXLTT8XuK6cbUeD6m4nWg81xr-xB_ZiNBiFs821l9UMlHJKJkf-WF3MdU8sATuOCtCgxWIA6hUHkX-WpnZldKnxPamDSymRlzbfcu/s1600/190227-05.jpg)
現場監督さんがいらっしゃったので確認してみました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj1BDWUgkQA71HTlyYI12gQy38OUd-aWy5uxed_cQKlu_Zozs2aAX2yt27OhKGEqgXOz8oJQ_4ywq0jf81yjj0Z4UH-uTIQEmU2K1fAdvRGXB582M6MtxcWoWRIEVhVvs_Rpqm2Oa-xti0q/s1600/190227-06.jpg)
「もともと、ここは1本ですよ。BS用にケーブルを1本出しています。」
え?2本に見えたのは、先っぽを配管に差し込んでいただけなんですかね?
じゃぁもう1本はどこにあるんですか?
「こちらに。」
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-SqZ3RP9Efw7rW7UYwaORl3Ku51_Jr5E4LTq3WaqQdKkyJ3P8QCAe9D8B6waqUP6dRcDElHs8TESfyLtwXEctG3Cyctckd7IOVnAy1zC6rtaRqnWwHPDBpCThTf1J9Z2xpRSc-vv_ivoV/s1600/190227-07.jpg)
うわぁ... まったく裏側の引込点のところにあります...
これ、CATVにするつもりだったんじゃないですか?
明らかに建築業者さんとお客様の打ち合わせミスですね...
さてどうする?
ところで、ここにBSアンテナ取付ける設計とか、おかしいと思いませんか?
監督さん、ここにBSアンテナ取付けて、受信できると思います?
「あ... 軒先がだいぶ出てますね...」
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjdKDwahygJ5nXqbgacZQHaf_kFs566mcJWkqVEk9cWoxtNXwMn0O_Dh_w5mfCQ4ILfyWSgu9seMQN5hcEybC3Q09HyDug-nyl65rh_Cx4wxVJ9pdUKYU7iZ1m4IVn73j46bdlM0To8dDKO/s1600/190227-08.jpg)
あ。じゃないです。
あ。じゃ済みません。
さてさて、どうする??
ベランダ側にはケーブルが1本しかありません。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjiEU_fzrl6jtBYUjwfxrNOd4eL5sb6DJXyxfGC0IAz-UKHEFhGJoJ1VLUuBYS5_Nh2A7t9_2k8EXKq1myFydyfnt8OT1FMDhf_XHYpULWvrlsyNxiOVRzl09Vl5rR6O-tnlcV0ixKXmSiy/s1600/190227-09.jpg)
お引越しは明日です。
今日中に完成させないと、明日からテレビが見れません。
ここにBSアンテナを付けても軒先が邪魔して受信できませんから、ここに地デジアンテナを取付けます。
BSアンテナをどうするかは、地デジアンテナの取付けが終わってから考えます。
まずは取付金具をしっかりと取付けます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiixdi4hTV1G9FLBzL2oIZGnixzReB4mNAmUJH1odUsHWZoTOaMgAWP6VSzNOks5yrv0YWBvbSjODdVWstSEQn3Mmz9XuA2w3Ad6y1nKj16ZG6gD2bpcx7YD-jLZsAE9iCjl7_sd-6v_M-8/s1600/190227-10.jpg)
UHFアンテナを取付けて、松山本局を狙います。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgogHcD813z4nw5U-tgsWbEEhEZy_WFTMAvxaAFOaiLNQ2SYxoJW82jy0lg6lXC0FrMgWjFmNIxsG2uiT9TzfcH1fowXGkrbM0gZBFVT-psufPBLayjj9uoX8pUyP1ZdD_uabW2GUBGT6vI/s1600/190227-11.jpg)
ロケーションは最高で、目視で松山本局が確認できます。
これなら軒先が出ていても、十分受信できます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEguz45V02UB8RKBOyPfj4k124XD3fTsBvkZ4Qm-PCTrzMH93XH-wj10puE-k1wubOXAQ7QjZfDAJAkwDGly0ygl7CiBHfkF6tLQGETdkZO3B9bTiqNX05evPaWeLWiOuEnu-Up-SAr-T7dc/s1600/190227-12.jpg)
受信レベルは最高です!
まったく問題なしに、地デジが受信できました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgp3L6aI1YTGRYHdmOc8v4nyiiG7az3FYYEhkdht2OEkYertm0yWS76UvTrTPCbfMqm95hCZZhjVB-nlEV3oqjo6O89jFmYnze1qom4VHR5R-ALwGz9s-D_s3IrgVs85wxW1CNseQKar44-/s1600/190227-13.jpg)
UHFアンテナはこんな感じで完成です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhQr0ghF0lHlegiZi2iKipjqcEFKdS7E3qHaP3cy8P07FlYUey0zGkaliePs1ZzUCuE4wbJ9HXM4OFe012dsBZESPM_C6nl91Iq8kQRQfR2mNIlmcLH3KRYCK-ZO4CEmSrcw3HNGKRbeq2V/s1600/190227-14.jpg)
ブラックブラウン色なので、外壁に溶け込みますね(^^)
さて、BSアンテナをどうしますかね?
現場監督さんと話し合いながら、可能性を探っていきます。
1階小屋裏が点検できる点検口は見つけましたが、かなり大掛かりになりそうです...
「そう言えば、母屋の方へLANケーブルを通した配管があります。あれを利用できませんか?」と監督さん。
おぉ、これなら情報ボックスから屋外まで配管内にケーブルを通す事ができますよ(・∀・)
しかも情報ボックスから最短距離です!
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh3J0bzoUYN-O8cju8peO_NJN87DWLJMIT-SlnJLZDJrX9v9Y37-mCvxnvrktrAVizXQqtbgGQTiPqtCg5sa2TemRFKH78w-oQU4Zfk_I5Giy43DdG9hPTbk6IfvfWjSSCEpJeiilXyNe77/s1600/190227-15.jpg)
カバーを外すと、おっと、これはいい感じです。
CD22というワンサイズ太い配管ですから、S5C-FBケーブルも十分通りそうです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgelPYt6AaciAtFXs5H6hKKbkjkUJzUM5eSp1hL-xv0bZBfIPpLHED_WISxcPo3ipiSqz65TJmWtQCHxgPzVzDhhphVNdre2SM6h_EVaKjhWxc8af8wNR4aqTClxoj2pJPd8ecgVmqN9xtb/s1600/190227-16.jpg)
通してみますね。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjEZ0ceHQXFEw4gya2CMdo3X2whsrQ3JP0JZsqKJfKm4cBZFO5hBH3Zp4Z1quWP3olW2BRwHuQYlx-4dO6881MVb5V469rCaRh6UEAzQqg5cVXfzXLPDgdjLNBkhsDFOI999puSF1L-jaNv/s1600/190227-17.jpg)

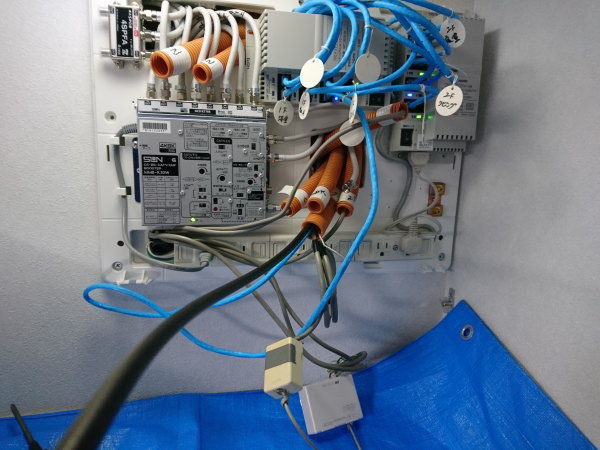

キタキタ(*´艸`*)通りました。
上手く行きそうですよ。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhEvKyELPuwwI5ZN0p9Z_0UFhoOhRcFKVzlc9uvkJssG_2KEx9C2nAGdGw617SV2nl1VAO95DUNU0nKMC8HohQJeIPMi7nhU8lsRK3yKR1wwDGXwVgQyLJUdLRvKeP7GWOKd3V5lnoY-3Om/s1600/190227-18.jpg)
この位置で受信できるか、事前にBSアンテナを手で持ってレベル確認。
いいレベルが出たので、位置決めをして壁面金具を取付けます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjyqrAT3wguEdKu6ddu3DC65MjhMs7X6P1xHROe8W2tI09TRYJOaO1eRN5cOZvZdqfUlod660Ae7JNKGMvTR8_eBILarI56cqauEvd8AKj-0kHGvU1BbaNxEkenc_T6qaLN8t7Z9LIMPDbW/s1600/190227-19.jpg)

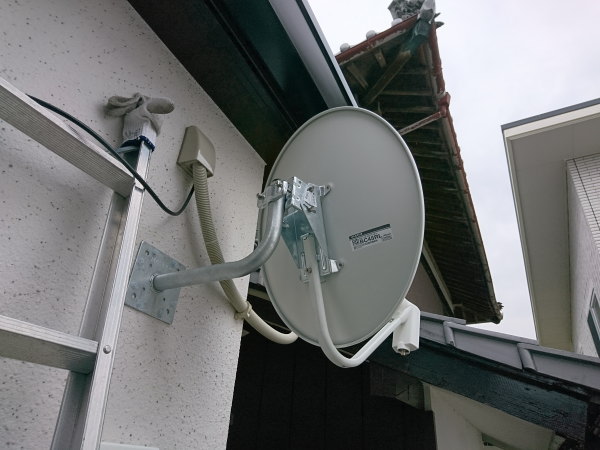

BSアンテナを取付けて、BS衛星を狙います。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEguuIEpN1VdKTCC24-lHusSnj9Vnd449GAiQUGlbqsslbhbdimXUno9-u6ioRivlZkihT-Oi-oIphbxYqkH9FBa3XSIX_R_h7lXv7WRW2k7bkFZnRhxwb0r_UxengTmCHtl2FmrbH9fPxFv/s1600/190227-20.jpg)
隣の建物が気になりましたが、まったく問題なくエラーフリーです(*^^*)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgsfWzR22ZyXmk3LRwuFso9D8G7-xakVB53u65Uff3_6Qi9NCI6f1-1M3phS_saaXouUqh-xLvyRoRBviintC1slDNV1Gg8_wxJUfwDsodPDdVDbIa3D-lKgNfmcLmYAbkgGsVM_yhgi4hj/s1600/190227-21.jpg)
BSアンテナ周りはこんな感じで完成。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgTMfqVn3-bgdX1ioFs0FKUGaUCheWPOc2Fl6gGNHZMJrv54SPyH4e8XRWNTHAleLBr273BbdcXRc_OKc8LzFInJXpVxVWnMl94oCq5p380Lr8hxPyjwo9QPerp81yZKtdfYELfFjtXHNSu/s1600/190227-22.jpg)
結果的に、建物の裏側で目立たない場所に設置できたので、災いを転じて福となすですかね(^^)
アンテナ周りが完了すると各部屋で受信レベルを見ながら、ブースターの出力レベルを調整します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhFQjfaDWk_Qo1zSAEnMvTuAJE1s8xyZ1FQ8b8EntcjeoLWlIlXQuaPIWn7Lna1_c6mE9umYHyFUP3zBSguTckdqz6q1cZdpvGkcx-SAjWXC_bJZO6Z2mCsy1Y_jOOuMcliKv6uraB7txmc/s1600/190227-23.jpg)
地デジ・BS共に、エラーフリー。
かなりいいレベルが出て、久々に納得のいくいい環境ができました(*^^*)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjaC9wU2uMC-I0Y259f0BhNj_hAx6YcGmfsWbHQvmaHraptdww5DXAXbzfpQm7kYy2zDFcD26DJSKfyYJLdtDlO0ZmyFnb1dMPoYBc4WPskvfw88nffA8-E4DBAUvNRwSDci2NWUQFxPZxo/s1600/190227-24.jpg)
通り沿いから外観を見ると、こんな仕上がりです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjENIp2e-tgRWW0hEMiaoJt5dPBAdLBTXz7Qr0ggHRpXMEoOhnZQd1alKUvbPlUy9oF0l70AP2Vi_5sm1Nh_Qi_Pi9ROWlxbIhVjIJZfVBd5XqOIHUgVdehwmv5Y3xCSzuW5X0LiXWLY-U2/s1600/190227-25.jpg)
結果的にBSアンテナは建物裏側に設置できたので、建物の印象が崩れずに良かったですね。
「いやぁ、面倒掛けましたね。追加料金がいるなら取ってくださいよ。きれいにしてもらって、ありがとうございました。」と、大変お喜びいただきました(^^)
アベ冷熱技研ではアンテナ工事やケーブルテレビ工事など、お客様のニーズに合ったご提案をさせていただきますので、お気軽にご相談ください<(_ _)>
