現在、東京にお住まいのお客様。
「松山の実家のエアコン設置を電気量販店にお願いしたところ、法律が変わり、古い分電盤(築50年に設置したままです)の為、分電盤の交換をしないとエアコンの設置ができない。」と言われ、困っていたところ、アベ冷熱技研を見付けていただいたそうです。
東京から帰省される日に合わせて、現地を拝見させていただきました。
そうですねぇ、50年ですから...(^_^;)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjmKFAw6sGDEfOnotP_iMcRejRJXaUcDR90Egy-kB5hl4AjV8Mn1HxMVMLmNJE4FlmK3bnOJTqNRzfjozRUcnw_dtQ49nUs2kx99hUMuFatefJMS_qHStjcUIv5bgczdntLmTKNKrBcww4/s1600/180530-02.jpg)
主幹ブレーカーはありません。
なので、漏電遮断器も設置されていない状態です。
もともとは3個だったブレーカーも、2個増設されています。
この設備、よく持ってるなぁと感心(^_^;)
お聞きすると、ご高齢のお母様がお一人で住んでいらっしゃるそうで、使用する電気器具も少ないそうです。
メーター周りを拝見。
スマートメーターに変わってますね。
あれ???
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg_Mue9-jQSahvVWVgF6L603S4yfIc5xbVVKMvQr8IKBhPt0jairWA-YaTpm561qo-KZXbzSyRUwV5VwUbn7rdymKoYaqOCWZu4h-hsey-CmEtiYgqI0wMWsJQEstkwYhvV7Q-NkFDC24k/s1600/180530-03.jpg)
このケーブルって...VVF2.0x3cじゃないですか(´;ω;`)
これはいけませんね。電気容量も不安だし、被覆も劣化しているので、幹線も全部交換ですね。
はぃ。まず、なぜ量販店がお断りしたかと言うとですね。
・漏電遮断器が設置されていない
・エアコン専用コンセントが増設できない
・完全に電気容量不足で危険
という訳です。
この電気容量増設は、量販店ではできません。
有資格者のいる、登録電気工事店が行わなければなりません。
アベ冷熱技研なら大丈夫ですよ(*^^*)
早速、お見積りさせていただき、電気工事+エアコン機器+エアコン工事のご依頼をいただきました。
ここまでが4月の初めでした。
工事日程は、また松山に帰省された際に行うと言うことで、先に図面を作成し、四国電力へ電力容量増設申請を行っておきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgUbm8sdg2_0Stk1nWghOxk_vQbT4AaVc0UNdOdPPnWul5CLkJ8ZyP9JvbtvO2eByN8U63jlE9KfAhVP7cajjQYyrLNdnzN7UPIzR56Ml9LUXUZ0hFeueQtRM2sD-niK-xpKHn_LnKvTx4/s1600/180530-04.jpg)
そして昨日、帰省されたお客様の立会いのもと、工事に掛かります。

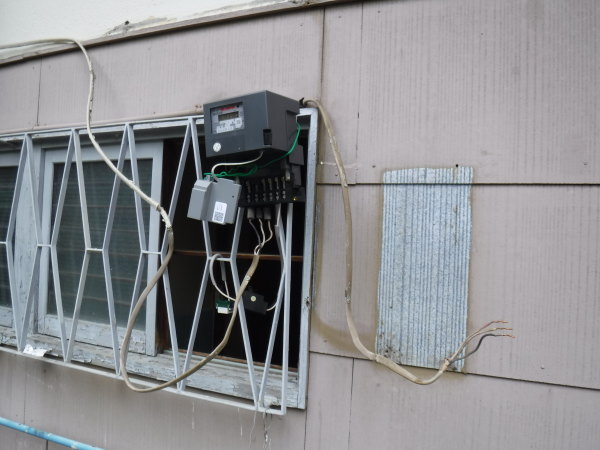

既存設備を全撤去してしまうと、工事が終わるまで停電になってしまうため、仮にひとつの電源だけ活かして作業を進めます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhDSir928nzM6uooLos6kaiAXPm62FBrY0MvUwdxHE7pztI6dLYVmQ3YJbyR86auw6o0OzlcviRN-ZtVD3NLqlJcApqGnqBJ5hafnr8tY24rFpbQR0T4bY69Y2XAe8Fl7bE-v0hbusfgzg/s1600/180530-05.jpg)
メーターを留めていた木板は、腐食が激しかったため撤去。

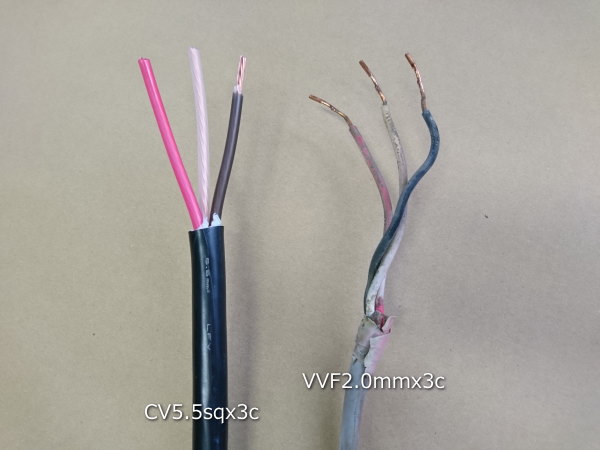

幹線ケーブルは、VVF2.0mmx3cからCV5.5sqx3cへ取替えます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhkYBEla9DudN7ZlUY6sUMz8K_83Ez_yMcCt-FOKFCh0Bow2lkOhahDSiJCsgY3Ckytidd6fbwal_-wEV6JJaB4AxCqpaazX5ho0-DgqxG__uP4iHGcrdLvejrZNoJPctUQAn3uq_vO5aU/s1600/180530-06.jpg)

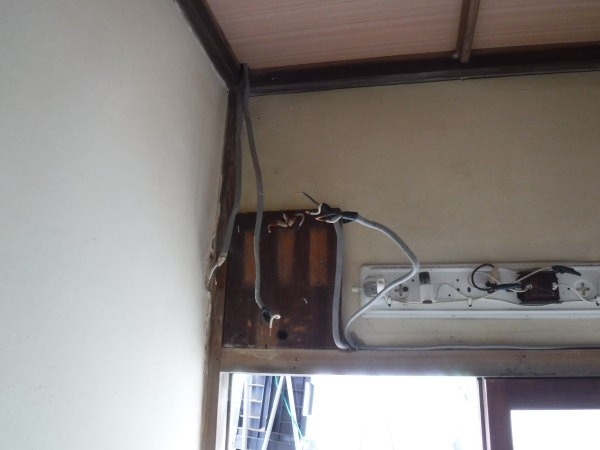

宅内のブレーカーもすべて撤去。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiaSYb9zJzxIXOkteaGco1DhB2il3CjDpoIm4SAnoz04sOKKNef0COMtCzcjFgEQJ-Ng0RAB_cZ9BgKPDSkmijIoL0GeWTlI3xhqfORv8Jn0_DrZ8i3X96x4uXYpULfsMPkYUtBVrZHn2E/s1600/180530-07.jpg)
この木板は外しません。
これ外すと、土壁がごっそり剥がれますから(^_^;)

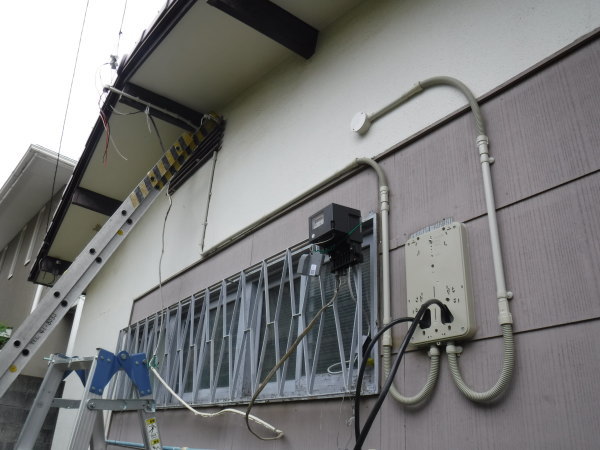

外周りはこんな感じに進めていきます。
ケーブルは塩ビ管とPF管を使って、保護します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgMAmSH6-uphwlYojyRZxcgrFz-I-Plpot5BtOqecyjJJslXnrRJH6ja9M11807TbsLZq_nGcIIM-eS-PlGcSvJ6JFDHVQLFkYKfXlBeSrz2HQhVqLg5xKCaxiAAaa0gH4qzG6MFndlgj8/s1600/180530-08.jpg)

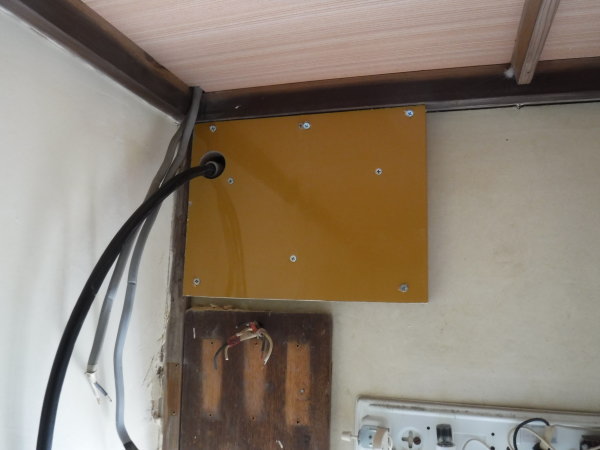

分電盤は、寸法的に元の位置に取付けできないので、新たに取付ける場所へコンパネで下地処理。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgLi7VlnyD1Yw3WPFn6ppbpi7LI7d6FuMJ4KRGDrovSWhFUruRJ1TyqKFJYvEgFMdLgJ8t9rRerJxZUlkTGAgl7vAjMe1PWL-f1FlaB6C5QYDJraMtDJR6MuJgTO9QWsisv2tLFZKoSXWM/s1600/180530-09.jpg)

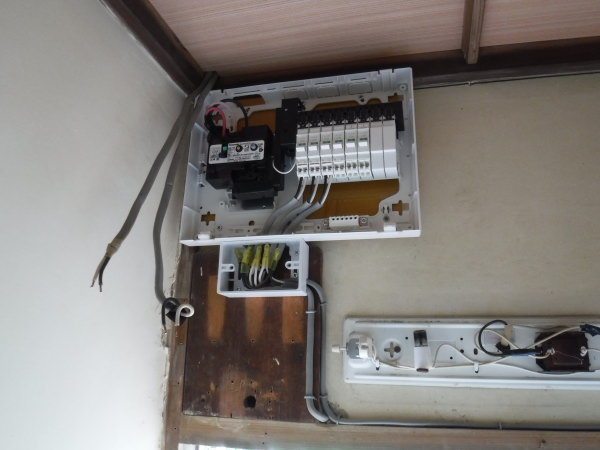

新しい分電盤を取付けて、ケーブルを接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgnSWhBXFpUE-kpshVWSh7WImdyqv05inemzNCZRaXmvwD7rOVtdV7zLpxBwF_7DSiOb3gCzB8qbDghNo3tRu0Y_NjtysuGzEKttnbHMD4gseWk-t5PxYS4GjG-Qk57jH2_uuai1y9dveI/s1600/180530-10.jpg)

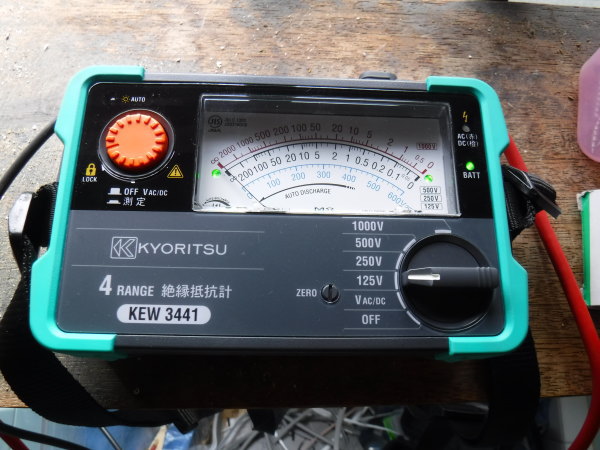

すべてのケーブルを接続完了後、絶縁抵抗計を使って、漏電などの異常がない事を確認。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhs1ndC8r_76Lq6N7t3Sy_YOL1Fxw6fwSwBX8uwVQZoCNUkbDrR-fyqLHnYTK5BPf0qQr-Nwp4s6s7qP3bo3mRhRmYWDfCos__JXw27PmajQTtRDEAK7UxU4krhZs_qefAJEa5TLdDa-0E/s1600/180530-11.jpg)
スマートメーターへケーブルを接続し、引込点も接続して送電。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhsT1XSe7lJYHPwHCWF1GatELzbjznvgqBwzbfNshffCJPLuc5YPoyBYdo331oKNVlE8CYt3jxXNpkURcZx57_kiid4TWv08aBSMqhad7hObkhOpP7ndToy283pI8AXidLkKD29Pb91-gA/s1600/180530-12.jpg)
こんな感じで完成。
電力側の引込ケーブルは、容量的に十分なため今回は張り替えないと連絡がありました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgxXyrpEzrONvluK5JGHTuOGrOHt1mbTaK7A9hOt8DQE06uWO_KlvMBd_ZVp-QVTZhmDMc91DAVLGaSS8_eAyXUZ-7SAU69w0MoiwlNF5dgOe9avwggud0YIpuPjXOEdMV6Ob1vxjAOCsc/s1600/180530-13.jpg)
では、エアコン専用コンセント増設に掛かります。
取付けるお部屋はこちら。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgyfgiYVNtQ8bC53X_MSJECFolFMmkMR5b6LbSiPwvgteZd7MW2h9dh8i48qhIiMj_00vYrkgKT2ZLtAIX-tmH1UgWsoKNY14COaeiXX7pdZzjoktYIHlaBhwLwdYB698Q1bZZIcQ4wRhM/s1600/180530-14.jpg)

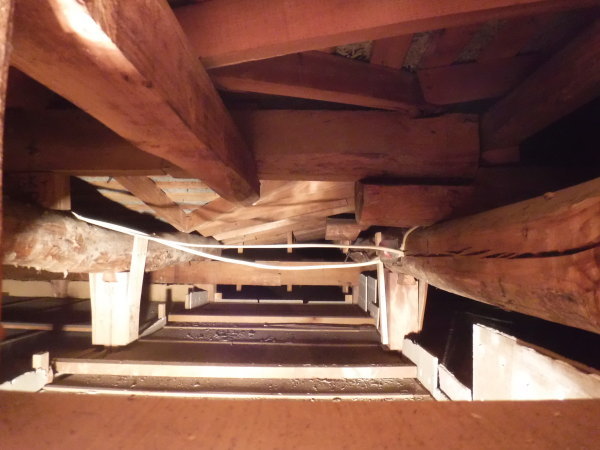

一箇所しかない点検口から、分電盤方向を確認。
うわ...しまった...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhYiYiT8n0MTVjUaOQibl4JNE2ehU9-TwbJeeCQm0mRSw9S6OExezvD3JdDNXpN3EiuWBbCh_rTY3WYgDqAABO9qH9Th6VJ8p29fZRqbWGAQ31TpFTTTywCLwy0cGJSNXW4v0HO8Tb1Phs/s1600/180530-15.jpg)
ここ、下見の時に確認してなかったんです...
この部分は屋根裏になるので、高さがあるハズと思っていたのが間違いでした。
ここから分電盤までは15m近くあります。
這いずって行くにしても、この天井材は阿部の体重を支えられる素材ではないんです。

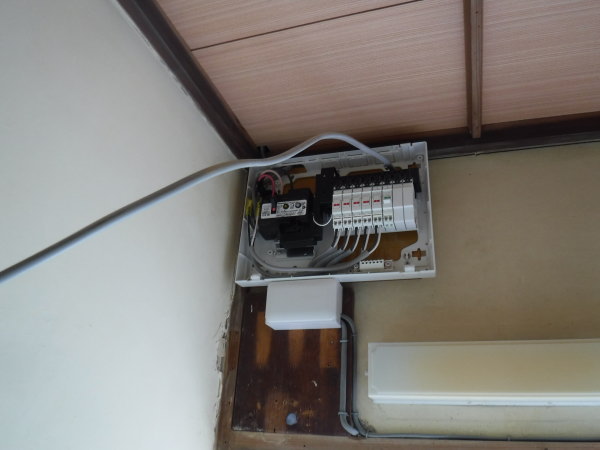

仕方ないので、スパッと経路変更。
屋外を這わせて行くことにします。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg7XsYes6fRrlIX2Ttgwpfv-6GoDBy7ipc5jQpLVjAhhn3pi7471rmvhrlL6KUKfdQp0clVAnGbPSZ9Zsl9f8ABCJcWoK-EvfsiIUPY5OWytbMS0YEJYDQvX6io9wivEOoYUG42FCUv9Xw/s1600/180530-16.jpg)

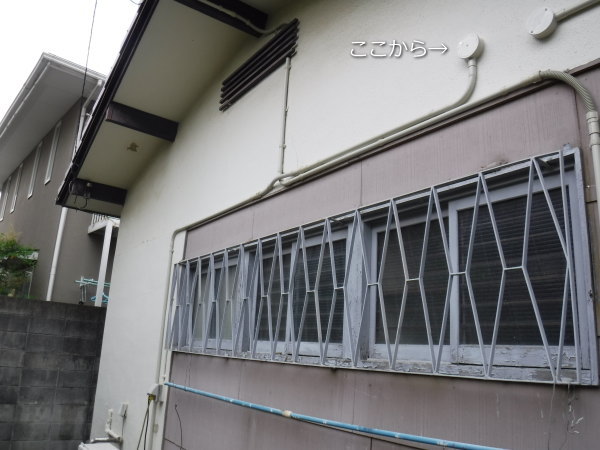

またまた外部を塩ビ管を使って、ケーブルを這わせていきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiBnWkazpucg0gEpF5kIUFN_BqPkMqeo_bOTAzevX5hi0wxIhdEoey9RDWQtxnZdNQeDkPPfKZsNhlVHYAkPXgs6K3nD0pLXDoWEfumJNRLZ4keZ6Hr__GTKTSC5f8nWXtOVRbuQ4mVu2o/s1600/180530-17.jpg)
延々と...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj5k00wWjovCxsCWGK-v1unGWruoYdPf-qNXf6bydhKS69jWjsOtgo5WDgxsRgLI8qfJD_pEnScQhMCUW8CAxsXmlsBHnQt4fPh9qqJ9B6e1_GhcRx40YkMlFhclZBSjyAXo0ZSbjptpQ4/s1600/180530-18.jpg)
延々と...

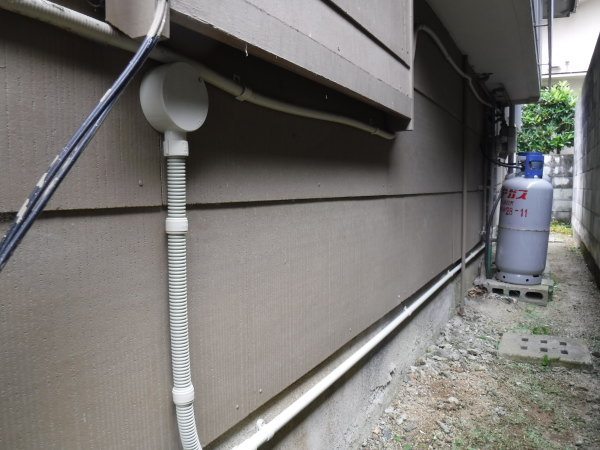

ここは戸袋があるため、この位置から宅内へ。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhxY1pgAaElPMDeGv1diWsm2RITCezLS3Y1q4aY2jsXMrypqhl6DnqZ4OwoazPwU1hLZcCpBD7KK5EzD26v-W0kjFPVfVNIi1ByaYOHUDVuSl_sfmsHIi7hFU7SFO79-cYSkiHJIyA7A_U/s1600/180530-19.jpg)
宅内は柱の横を添わせて...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgwsUpwnRM1DXa5G-9EWWlsDThMeq_ASATb_ggi_F5NDl9LZkke0fiKvg6CpQb4WYNCgRaLJrKny-P9iX6Y_8Cekby92a9tCEcJpAVI2JuQBoV_XOdRqwKJGCw7KYNKEo_56EsSHUZ4iOo/s1600/180530-20.jpg)
エアコンの脇まで引いてきました。
コンセントを取付けて、専用コンセント増設完了。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgfzYcnzDl5cK-m7sQUG0w2lGSdXkAu84l6lKYAZgx9TsyXIYHXZbPvbMLrFYqt1V1z6LIQf-i9H7CHwjORjG7a6rpVRuzkuOMmFLVF46HFmfEYrgbKofGZ8izBH21bAmENVTKu7UriqRY/s1600/180530-21.jpg)
これで電気設備改修&増設工事完了です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiC26kIqEx1ZI-DXatG_2tbpkpcqO6SJ8iOE7DBpzInswAl69pIdZQAvnubeTlvLiWNJnpO7VgtPgBWbR_2uQD3ZWve1pb15iGlSuM5KlOKC4lMukkWanM0nGqG78JIyFonJbH-4ch715o/s1600/180530-22.jpg)
主幹ブレーカーは30Aの漏電遮断器搭載なので、安心してご使用いただける様になりました。
それでは、エアコン工事に掛かります。

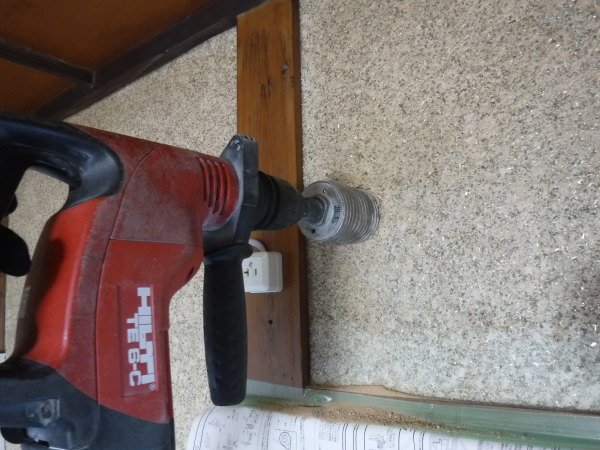

まずは穴開けから。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjL0hhDvVNu0iCClFuyrjMHzUKhRf8Gch-AF5x0XcaFDEl3xsOXnR7fW9UV4FYXqjvaZyv_vivrSB81_-e76LvPfLEF4cdo8Xnr9T7Rdrp2zusu3tBVI4VxyyLvCQs9rSOh8EF1s_3JGG0/s1600/180530-23.jpg)
土壁なので、細心の注意を払って開けていきます。
配管穴には貫通スリーブを挿入。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiR1VJcHuJYOAsRIgkoKnSY_XFC1vRcu3iHx65RnBZai_LfbTqrzSEPTnNAOXUIPL00DW3SEgbz4di6yVIUiLGisBwHRbpeiNkX82fljK20zkWyDnFfbCpXdRiag018xHAX5kh7gp3DJ1c/s1600/180530-24.jpg)

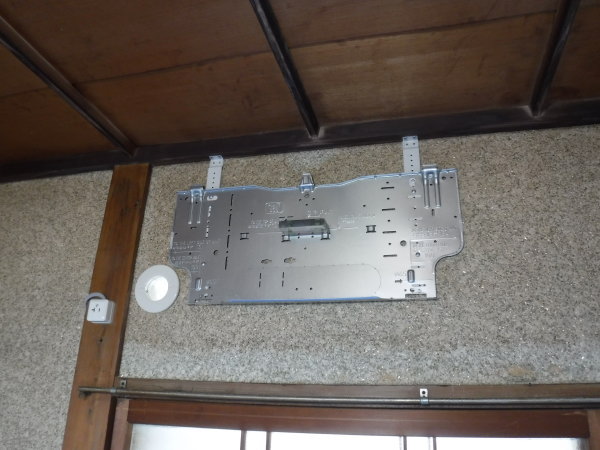

背面板はスライド金具を使って、しっかりと固定。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjzhVlQIadOsNBDga681boPdoosV4TRlOQaleRemHev5gscpoADpGX3cd9PQ_p4j3XVlzLZEvvRQf2usjc-JP5NOVMsWJ9Y-qDmdDjLwIdjj9HbEIUxx9I9TeysJ6oUNH2caR7IGDGTlSg/s1600/180530-25.jpg)

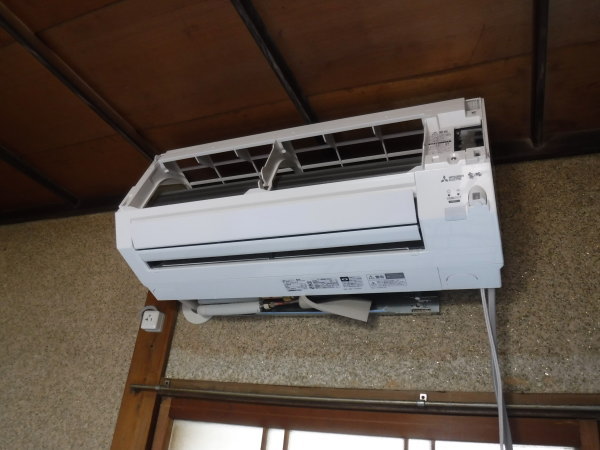

室内機を掛けて、配管類を接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjeqv4t4KPpR5E4zFUC6pVY8th_Ng6yxW4cTTWIuL0N3nPqsgjV6237uqWB5P4_15AF8rf5ip1Fht9pWO5l1MzTVFax_cQrvnEdkXAOYNfpUfFjJN2j78aPqRguSdk1MFy-Repov5jVuOU/s1600/180530-26.jpg)
外部配管はテープ巻き仕上げ。
庇と戸袋が複雑な外周りです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh0SBjjtZ6GLg_OVyfrmkWRTIa5OW4yFtH40dZXhJE1rghWvUrXkdHmNv8i3cNrVFc4dueM0wqChkEbqnW5LHXoPofd0VrAqYkq3eLfnpQdl53wtkYXUQh71WS_MxCvzlS_FKuQptrPalA/s1600/180530-27.jpg)

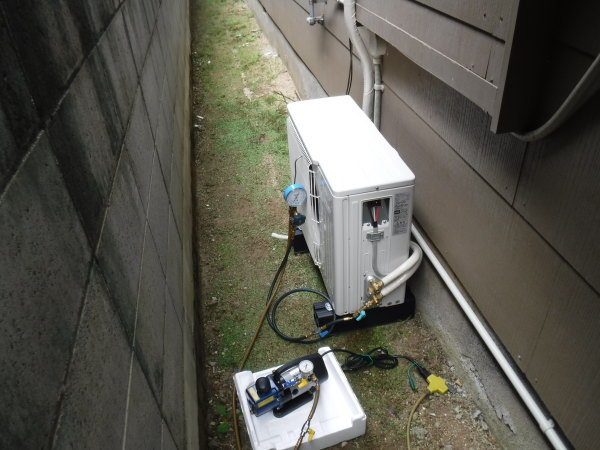

配管接続完了後、電動式真空ポンプを使って配管内部を真空乾燥させます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhSRxPf5cuwx3YIm02e8cJEicxLukGPhEzIhpDRDV3KOQQw3-PVuCreYwhcCMo8v1EDoRsJzgE3l-gW3m4kYXhdQARwnv8KRTAlOvZsX7GXOtUyiQ_eJRFHarSq0gK1ApxTrU7M_k27Irk/s1600/180530-28.jpg)

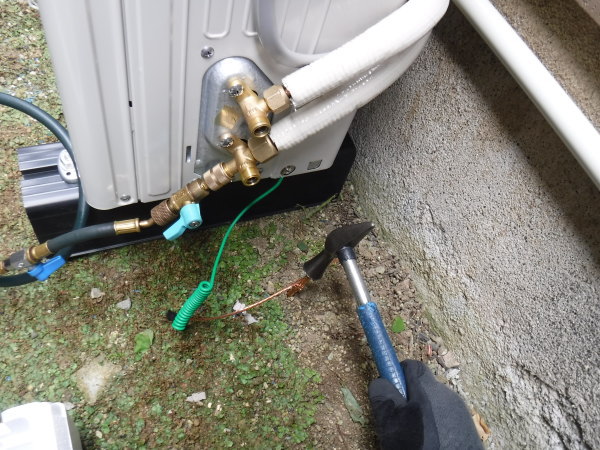

アース棒をしっかりと打ち込んで接地。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEismXHey8urmghLXrIvhmMcusL4MB7lWfnPIGvzXG478iCMYrM7BboFDlqJdcLHN3OhHGCmNTkuc16OEhihgsS_B13q6kpbV7XTKh7WPiVxgDQaXbBbYvt8pie3xoKcJDVuJKyYUxRGDjA/s1600/180530-29.jpg)

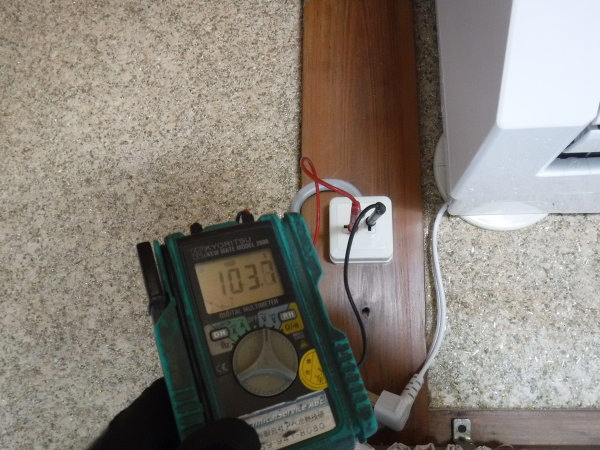

コンセント電圧を確認して、当然ですが異常なし。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgQBfeZE8vytXczN8z5pNahhGNelPInFjz_a2bYAPEjGenSiaaEfcFfNHVx30ke7MAvLoab02yq3_Glrhzrw7YkIcUXxUzG29OenijG4exNspqVltpoJx5MSg8FgcUei450QwU7akV54uA/s1600/180530-30.jpg)
作業が完了すると試運転を行い、異常がない事を確認してお引き渡しです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgXwSWgK30LXXpBrvWI5kKu-EPiYkTQu9ZZZUJq9Z6cajGXDLF8iOXFRV4h1Fs0JCpdvxAQBsK_v1XPdZbP0gYPt_D_7ci2y6Hhk-hdN_bJNOQJWMTVYxkXcfu-xQprmZifEE0L_TrjiH8/s1600/180530-31.jpg)
「助かりました。丁寧にしていただいてありがとうございました。おかげさまで母も喜んでおります。」と、大変お喜びいただきました(^^)
後日、施工証明書をお送りさせていただいた際に、返信でお手紙をいただきました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhG82ulSpW4ZJm7BtVdckqSjmnP8sBz7nplk_uc9-E3OCFPLXCQT7wIN2bAMHS9zOoEvUMYAwlqB3O6vRuLqjPPz-xRomA1K-c7nCMKl2pLW3UHesRRZdYRGnHA0XneIt0XgT3SPqr5mXt6/s1600/180530-32.jpg)
ありがとうございます(*´∀`*)
一生懸命やった甲斐がありました。
アベ冷熱技研は「一級冷凍空気調和機器施工技能士」「第一種電気工事士」の責任施工。
お客様にぴったりの機種選定から、機器を長持ちさせるエコロジー工事まで、お気軽にご相談ください。
