これから電気自動車を購入されるそうで、こちらの駐車場にコンセントが欲しいとのご希望です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg1kH4VYTb1Jsd76qZvoHBOS2li2akrvIbp1QfvLfnPtjNzs6XkAq6eaz9sUL7fddzzsPArg0d-NN6u9golDNtvBwf-GKfCN_lLIPmz8ePJnEpZioj6fG44ui2vBtphK4DlFuJMetmcKLnK/s1600/181024-02.jpg)
「このコンセントは使えないんですか?」って良く聞かれますが...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjIPTpPVFzE89Ma23e8ttjou6QAukrRpRVx4tu47a2GStu-JBqmax4u2OgLvXvH9PatPQEN4w_YkOtb1Tf5tpAwP3tVDjffUaiZAEKi1bhjtVVXFqLqWbuxVd0QYjQSCOoQFEsXOsSMClkD/s1600/181024-03.jpg)
これは電圧が100Vで、他のコンセントと同じ回路になっているため、電気自動車の充電用には使えません。
電気自動車の充電時には、最大15A~20Aの電流が流れることがあります。
充電時間短縮にためにも専用回路で200Vの電圧が必要です。
という事で、宅内の分電盤から専用回路を増設していきます。
屋外へケーブルを通すため、外壁に穴を開けます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfyz91KN6A5GhgYU1CsNh7EX4fCXsh4yHgxGjkme2cApj8ZnzIcq0tAFnPXtI5fxB2P589OqKExM33mLA7LbieP3I5AHmi6-gpP7cRBWHUhSHcyC83CY3DJn5ppb99Dg9994MH1JxdkTkE/s1600/181024-04.jpg)
ケーブルを保護するため、塩ビ管を設置。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgkKrqrnMR5j2WByDHDwapby4b1ZG1deOjtDjN6zHs9gpmY4rtAu_dsUFbeVrFSMf5QCRZN_TB1nJ81l_AOUtSWcbKAyJtR9KhRJzQ8b19hyphenhyphenxD-PeMqCLl6yD7zMCBUT2wVa70fas3kFU4z/s1600/181024-05.jpg)
エアコンのダクトが、もの凄い気になりますね...(^_^;)
ここから宅内の天井裏へ、ケーブルを通していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgl25NjrK_KTFTmB0VvRpLoPcuuI2QC5s0INj5KOENyOmz-co_0rUQY_iKYCF3vjLP9ApayxYRPwD3m_Fktl7BbrNQ7GZmanYi9McqKHAMtfYviA_gfiC8ah9WzH15fUcyqj4DO90ScOzRP/s1600/181024-06.jpg)
分電盤は洗面所にあるので、浴室の点検口を使って天井裏を通します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj3AEOXUk9YleePb-oUy-epJL1Rysr3L-hysu5FjIgmIuiZ8btFyvvW7LUYV0BX8knoTr4CeTra4QEegRHF9k9KLsXWkRaQH_78ihKc62S6LCxHsMz8iqoX_rpX4eZ9ixuNlWmtQbTRJqGa/s1600/181024-07.jpg)
分電盤までケーブルが通りました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg8HyOIgsoWptrT7G9qCwZIheq4Tk-jAJlxxbq0Ngd1LEQVK5WR-G1fwTRceeiKjG54k13RRqMrX-0ml55Rx-dBnsvGBwQt9wKJOrbItWjZ72yHwexo7HnkczN7MhG4eeBjPmzR49UNMM4x/s1600/181024-08.jpg)

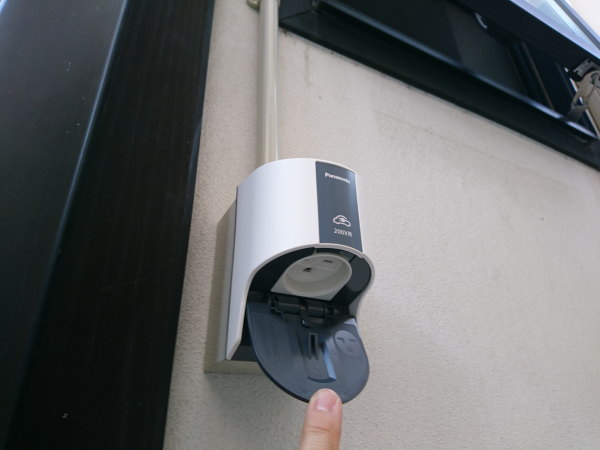

屋外のボックスへ、EVコンセントを取付けます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhuDGgCHFmXL5LbgkiQON26BGtyuEf0Rs07-lTkpqzkRM1gN2J0gsH2uh5FJKa5Nz-fWLtU1GVwAh6QvLZZk6hwe1YCRkrRpTUAZraTMnBPpqTx0h0tDhWm9SRd1xVq6DgPH-DamgABO1wy/s1600/181024-09.jpg)
感度電流15mAの漏電ブレーカーを増設して、ケーブルを接続。
電源投入します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjDLHeLPNCmJaUgJVHutLgV05Su38FRKLFS2mkpg-2zEy3X_JrAaHLuiWT-8ItRMy0UqagZ8B9cWkZQdJbLNty1N3tmbCuq1uO5ofivuyhtz35z01SN-_pw2fzR_0PMd4BERg3rvtbZPdzp/s1600/181024-10.jpg)
電圧を測定して、異常がない事を確認して工事完了です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg3DfqydmlL89HhWXTRK34h4GbuirkXTteCE4L3lw88CPeZUAhKcvo_OSYwJZ325I8B8OmGCNcTCMtOasdyfrq5plEoPv5wuIyEHShV6kfARlIzPW1JuNgwyONy7lW_zIGx52uWnT31ZYeX/s1600/181024-11.jpg)
工事している間、ずっと浴室の換気扇が回っていたんですが、結構大きな音がしていました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEidvBPHOthRkaeo3Hkhf0ILpduDQTtGmF7tXLn3NZr_nP2YtLo1HpgPMCD423Ku22Nzw7yqNnej1rdjfo4S5dJQ-lwS99i4BJmR6OZ6gz0W7-CVDxXv3bfaJHBUnqHb1WiY2TRhlEV5Feb5/s1600/181024-12.jpg)
換気扇、唸ってますね。
「え?あれが普通じゃないんですか?」
多分、ベアリングがヘタっているか、異物が入ったんじゃないかと思います。
まぁ音が出ているだけで、まだしばらくは使えますから、動かなくなったらまたお声掛けください。
「あ、阿部さんとこでできるんですか?じゃぁお願いします。」
え?もう取り替えるんですか?(^_^;)
「はぃ。13年くらい経ってるんで、この際にお願いします。」
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhVfI_a-dSzW3GnlvcTIqtjlUL6DjXXW5EAxWVXJDfhx0PLdV3YQ1hes0gwBohCQFsfVAyv6EOHKeuGfMyBD7tVxOk7il6smP1fe2sA71o-HXgXKqamo8dGnc3DpjlJlApJzHbuDMnPx8qq/s1600/181024-13.jpg)
という訳で、天井開口寸法が同じ、パナソニックのDCモーター換気扇をお奨めさせていただきました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiAoLPvg5JJmxEpAuKL8EfVk-erNuBWmoqlT1Hb9KO5aFLTSCOL9sezmpxSalRxTO9EC9T-Yv7VgdaBeIV3TzbgsWPf5OobNpMFdttS6jeSAzvXPiP09hCrabPgTq0li4bGOUheRa6aCnKF/s1600/181024-14.jpg)

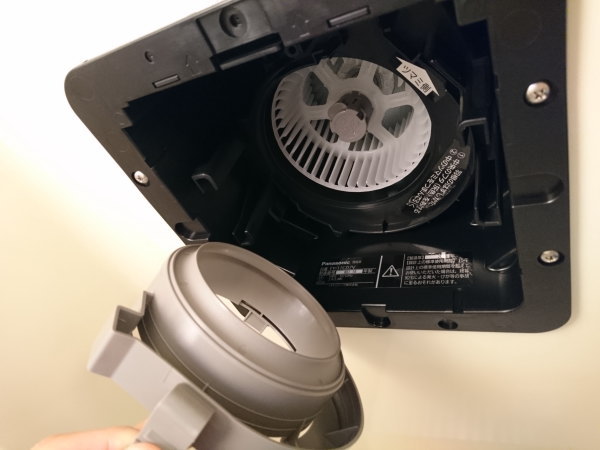

この換気扇、オリフィスが取外しできて、
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjwj6R6tiXvcFysZGh8MyldsWkU7QXUw6JnEN47438869cfQMyeilhq45WYgnjQqg6w3ep3i3KEuHCUb460X2WRncbiEL41xykEZBJXdF4HmqvP5ZptesBrvzJkSv6suVR1BkJ6VlBHmcFa/s1600/181024-15.jpg)
ファンまで外せます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEisBTgY3LTtRyb8TaE1TCk6bUJ-aHFoeaYSKQO8-mVyF7ObxZKmOoK__N7ziOGwQxc6MCnsLfmgaR6D9iLre3J_HBQmG5er78qDBoTTrgYkF17OtK1_9TNvbVCSNzVtb288G71yz0Y9vLQV/s1600/181024-16.jpg)
お掃除が簡単にできるので、耐久性もアップしますね。

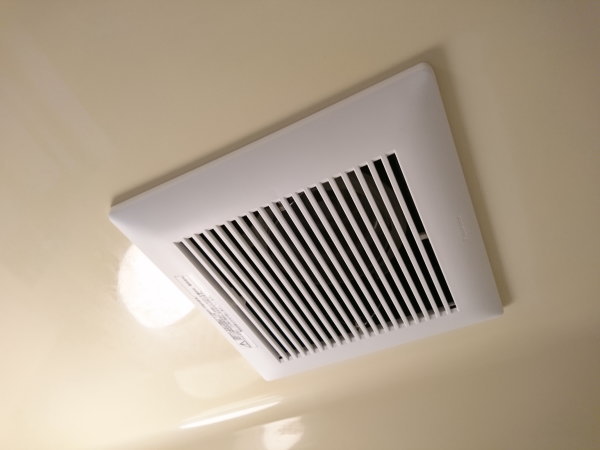

こんな感じで完成です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEibj6nbFooBwgnWkE_VeY82AaFTKjzMjwz7Cpbq_vnCTzZpuBjdCfHXrGLUfkUJl8qPMA8esLcDjrrkV_e2xDnvd7glSVBJNq-B6CXpn9JZ9ngkqThR1dCEpFhJLV0udKC74bj6MFC7kQHA/s1600/181024-17.jpg)
「え?あれ???これ動いてるんですよね?音が静か...これが普通なんですね(^_^;)」
「あ、羽根まで外してお掃除できるんですか。主人が喜びます(*´艸`*)」
と、大変お喜びいただきました(*^^*)
アベ冷熱技研は登録電気工事業者で、第一種電気工事士が責任を持って電気工事を行います。
この様な電気工事もお気軽にご相談ください。
