三菱電機 MSZ-GV2216-W 霧ヶ峰汎用機です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhzn1EF0k38wanYsMZGDxVbpR73_LmJ5mNLh36sXz_OAJtLBdhS18NnCqCNAKRpy3hl6GaiXqiIDThJB2J1i83cThhVVJCdo5y_nFmXxhmB1B-4KTAsK2B2wjLpHnfPJF0obTIhdPMvDUVC/s1600/170424-01.jpg)

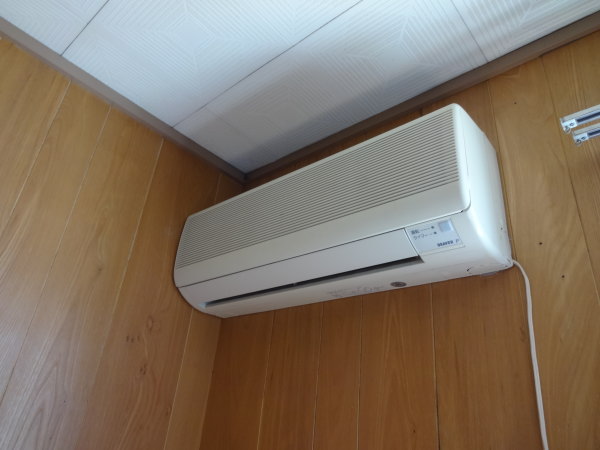

1台は取替えです。
9年前にこのお家へ引越しされる際に、分解洗浄と移設工事をご依頼いただいた内の1台ですが、運転音が高く、年式的にも古いので取替えをご希望です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEggQqPzfoKWnrE7kDGDCIileKEw6KM-dyJpPwph2rygTBrdcCS2yQCi2ean9aOCbwcLoXxV_So9TtVxNI4YxhMEkzaiMsxf7sHNkWg0W5RxmG8ZW7L1PDdvAC1bgBaHEr86YVphqg0BduSg/s1600/170424-02.jpg)

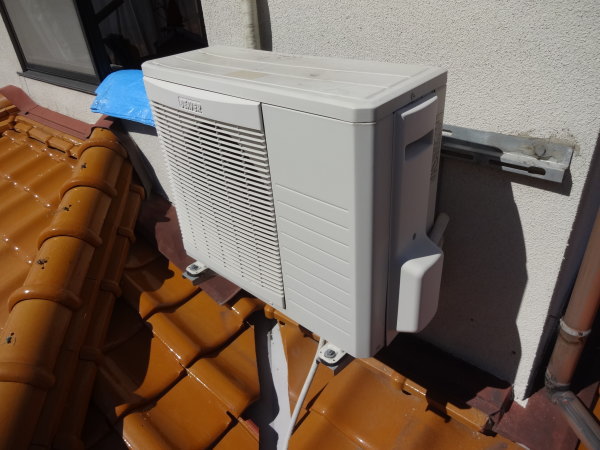

室外機は壁面置きです。架台は溶融亜鉛めっき仕上げなので、これを流用します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgp7vxtlU9mfd7fep7_m5TxkBWSswxHl55olFTwdoZziEoo-ia_l665ZVaOK6v3mW31txlu97IvtMwvDS5AwowyWM-7qYlAbt2bv2PLCp9DmGbqZFTxror0KmMBRvxVIemSEmQbKwZOflfT/s1600/170424-03.jpg)

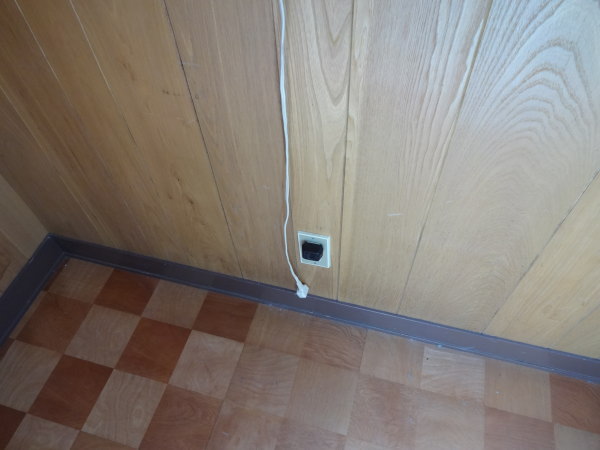

実はエアコン専用コンセントが無くて、足元のコンセントから取っていました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhO2da2l0TfuqxdhAJAjXE2dAm2ClUb6Dm4u797giEkGyzCsXCMqG-GNyRJYbMlgd5WMa0ZA4-cq89ZXMvv-OIxl4WGN3IBlDvPX0RWeqJBKv4tLEg63ezewb0t5X1R-AdnVOYlaqD7PNSl/s1600/170424-04.jpg)
前回取付時にも、あまり良くない事をお伝えしていましたが、2階部分が1個のブレーカーで、2階部分のみでの消費電力からすると、特に問題はなかったのでこの様な状態でした。
もう一台の取付け場所も2階で、専用コンセントはありません。
配管穴は空いているので、前にお住まいの方がこの部屋でエアコンを使っていた様です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiOxX3TPzoC7y0xIQ7ylJnKzTzMd8tbWHr9cKQjKjkDrvLm1pzqA7jyflvYVHJI28hQ-y625vqPY-seMsvMu0XJlxjqRBBiStXN_ZK5nwoPgbGmDGunqVo1Gf05kImI-ey7ewtPo4vB_R0V/s1600/170424-05.jpg)
今回、2台とも2階へ設置するので、当然容量的にNGです。
専用回路増設をお奨めさせていただき、エアコン工事と同時にご依頼いただきました。

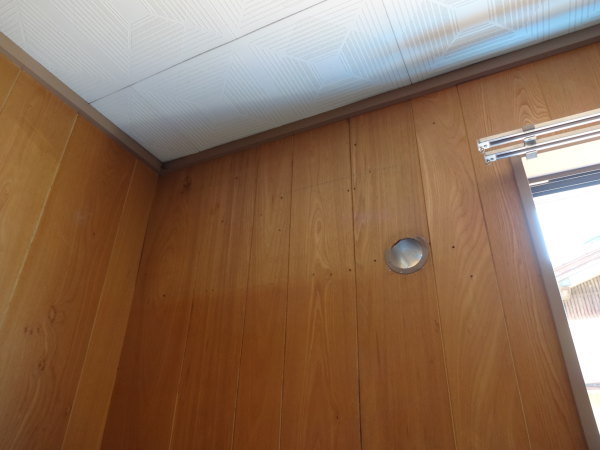

まずは既存機を撤去します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiuumYYJERx5ZTzHfdwBCsoTY8FYHs6rF2yeQ2gES0XO-R8JNAGwElvtCsRolx1uyc8uQEZw1CejUjULGZU_2qIyikr2fnto3fnWG7C0ZPAQfqa48fXJWRbZaaN00vfj-mE_rJFEADuVYh_/s1600/170424-06.jpg)

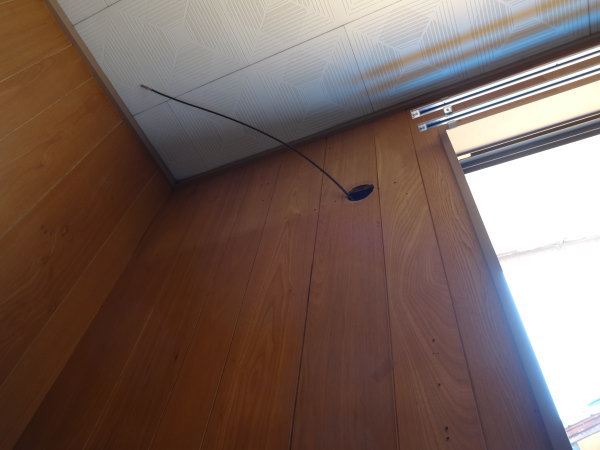

配管穴を利用して、呼び線を...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi6p11LpSYmQBmfUcxKADOs5NOSejxlH7J444uqNLh_aqRVqB8-eVrzNw834oA0UAqBh1bpBpwO97gHVuC57m09baY2u4svAmUJVUqD5DE8k93dDCpCUio64Y_Fuhm2jbSS4_OnP4xPKbL6/s1600/170424-07.jpg)

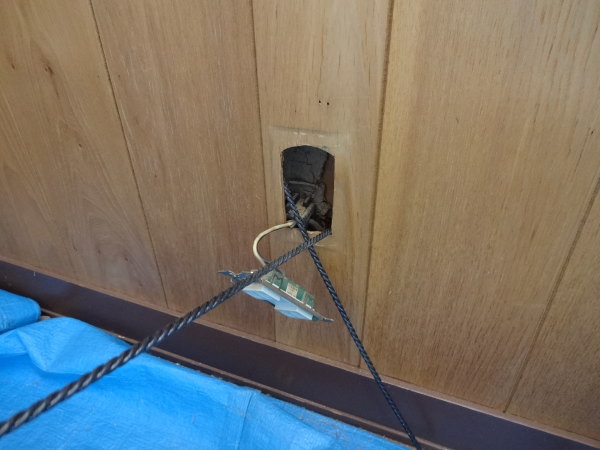

足元のコンセントに通します。
土壁なんですけど、ベニヤ板との間になんとか通ります。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEghp0YHTHshMRpsbbDuwhADBP78dSyu2m051jYo_Uk8DxkCKw3Y5Dx_XhBBaxQHDC7WDFqclq8CPeIjIShTbqPSworj50UmvJ-id33Z-7XDCEs6pOZrpzPIb5PADOv4gXaoA_d7BHkgRg5i/s1600/170424-08.jpg)
このコンセント裏から、1階天井裏へ呼び線を落とし込みます。
1階にある分電盤からも、1階天井裏へ向けて呼び線を挿入。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjuAfUWQTwvmUsDki8vjbtoIt8CKTWUB1Fnmqutdav0fBT6Z2MYNbsAwkl9O5a1MpNwW_uMFSfkaivy0twAroy2vBFhKkgedXvkB2l0TI9K56nkFoycs5qytO0_GQEBPujx4HmJTLN81w9I/s1600/170424-09.jpg)

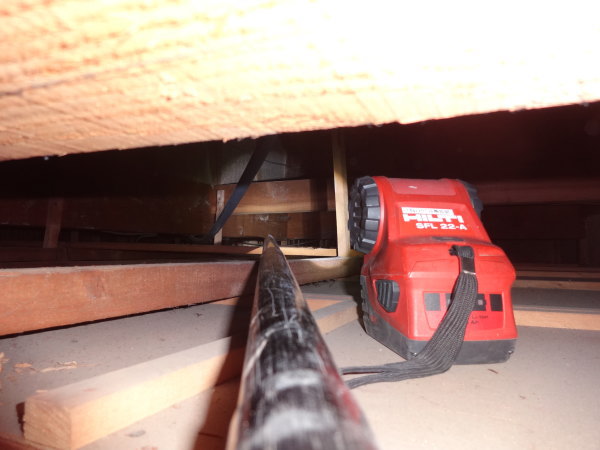

これがですね... 1階の点検口が分電盤からかなり離れている上、大きな梁と土壁の竹組みが邪魔して、呼び線がまったく見えません...(´・ω・`)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjIu_zTgTAjwagc3xR9G77srZzq4g2iF2AaPNGgwAsZyhNDrSY7bhVWsUUMG7yYh1nJy08JAjUspA5fj8ChECOURqNaFJk_jFJOGo2wwNveX1V2Rsvj8PRlLaXjLkqwKh8aiOlW9xupaHb5/s1600/170424-10.jpg)
ここでかなり悩みました。経路変更するか、一部露出配線するか。
ウロウロと建物の構造をチェックしていくと、ありました!
分電盤の上辺りに、小さな収納が(゚∀゚)
ここのベニヤ板を少しカットさせていただきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiPZXnfhPaGi5WnthyphenhyphenDlhgnJ8MB8_VcifsLMQwnPwVi773qHiawvcdgqqieoH6LoVTqCLJRNGc0Yq1SsJHLx9O7ZWF8PtgneLuUsKxOXRw1wUiwCfKdjejvnrOaFIurXAEGqfbebC-RG9w7/s1600/170424-11.jpg)

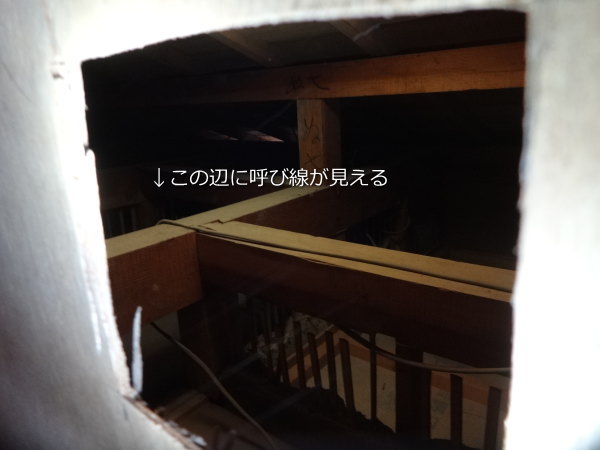

1階の天井裏が見えますが、呼び線が反対方向へ向かって入っています(^_^;)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiytx6BEDr0IYHSTeiYwd2b8ikHQnjQZNqikpL-M0r80YFiNFctXJ7MQN9rymBZdc_QVaYr2zQaT824DMF15xgtC6ngwVefl-oJ9hoYl4eoqOfbuOxIFgiQeviBBdNcQDKerLMSBEbZF0cH/s1600/170424-12.jpg)
ケーブルキャッチャーと右腕を開口部へ挿入して、必死で手繰り寄せます(^_^;)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgBSq4sSHDQP-w43kCoOvEv56UnMrZdFPmz8yQkeHQLNI35-MCqEgtksNIpQOCR7Yly-hiHejCDGT1jkAkgWpVlW8UArFvMBOtTyFMSAlPbQ6JMBsvWR1k0bThklIFzR5vFSQz5KWdaOgD0/s1600/170424-13.jpg)

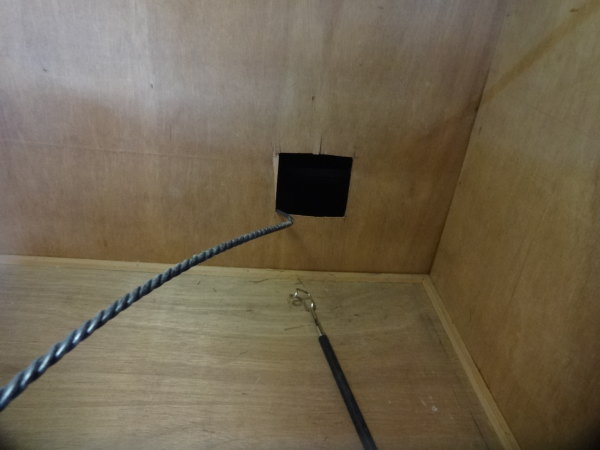

で...出ました...良かった(*´ω`*)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhIBf705b71zWBUsGx0OaeQl1WmJ1OCJABRqgYUj-2gCQOLz3rYIeRBVYDOrrLdAdg47wfWOXNCbwhLTWTPCr9lW_hZHL62O0gBnYr-ZoWAru8UnGyDkeZ4ehr06Z3ez4ayNlr6OgUckOHP/s1600/170424-14.jpg)

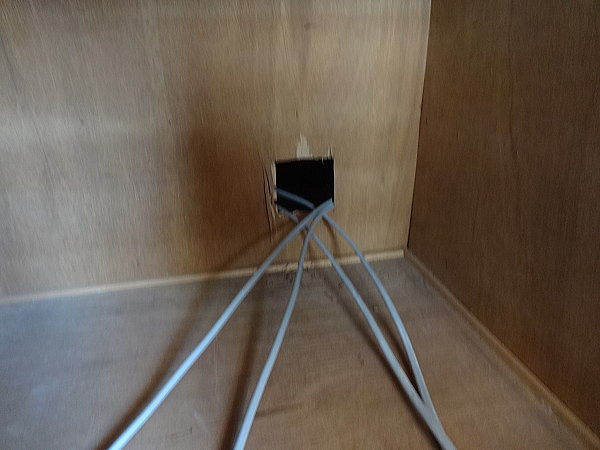

ここを経由して、2系統ケーブルを通していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhyD_OuC7iNBZAS_O4GbPsfR9uYsF0734QayHjSD-y4EGC6dmc0BUmoURtEycoJb1ZweGMBTlnQ-1DpGA0ScfGb0_MfDSMbtdj924O5z1I9BlWaomkyrBcPBTK-wHLvSdEjmyTVi_bfMvQu/s1600/170424-15.jpg)

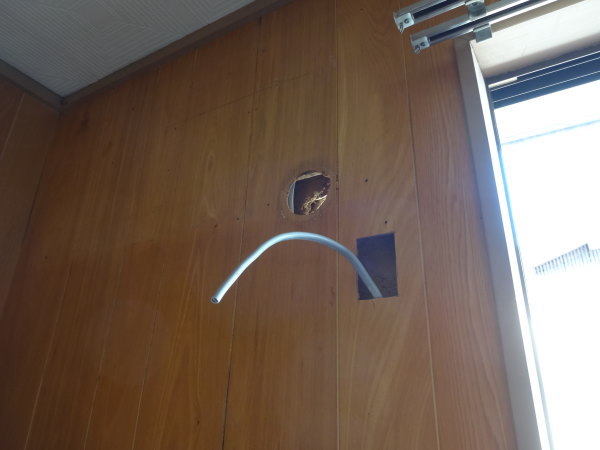

なんとか通りました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjPiOdoqYKzznUQbR_fHQBdiafZX4kK57fFCXlPIez72RwsndbJz7ymw_JluaTI9Lp-WgedawgRjWCiSCDh6Gm7kyl_15au3GD7dOAEK0fhGA5e3UKMWUqI0-ouPkgM7nA_OEG03oTJ711R/s1600/170424-16.jpg)
コンセントを取付けて、1箇所目完了。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgtXOg0bsIqdRAyEoss5WK4p6Q3CEqbv9YVbZBuCBXFGOGANrlk_j_x0y8IBDKohFPXh6UGebV-2oUmZEbduysc_CHTiZ_MkkET2x2kOgYl-3E-amx3TLobuiwMVXFscCTNJyPHBaUGScbT/s1600/170424-17.jpg)
もう1箇所は、2階天井裏を横引きして、土壁なので天井面の廻り縁に露出コンセントを取付けました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj3lbRVGnP9QCkIHw4cu81K4LbtAUsCJSWhv6_-wcRAG1CG6i0194u7rb7wiwHqHUU95AX8s_pZixMgoDxi5IK61Hor2RrpH2aFtQ8Lkh8FxtcRvrjTq8BIyT5M7i6evwZQshbF7EeXKqp8/s1600/170424-18.jpg)
後は、分電盤のところで専用ブレーカーへ接続して、電気工事は完了です。
電気工事と同時進行だったんですけど、記事は別としてエアコン工事に掛かります。

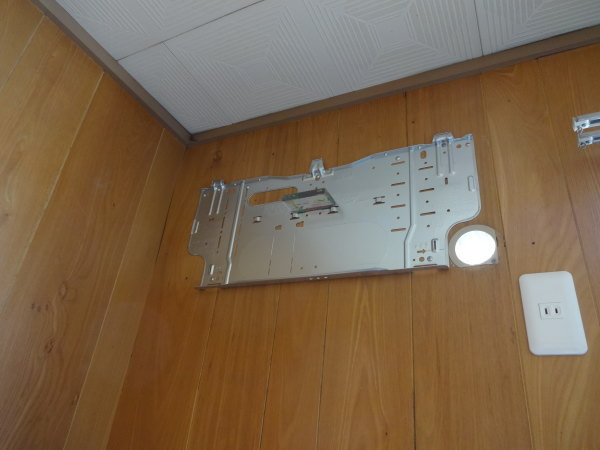

位置決めをして、背面板を取付けます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh39ybckPGcF6HbRMP2bsgz9bSySF4p-TBuYeJqrHk4SBSAK7qLM8wW3pbuKjQ2MGYNx_FFPZmOEbuLPA0WsswUyBT8aKe5dA_ntwln1XOF-EjE3vLa6InQi6P72JJfUj3y3bjzpxfYy08L/s1600/170424-19.jpg)
室内機を取付けて、配管類を接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgNnznJZeClvvD34ti_axmMhP0aBhFaz66WiBvES2znG37skJXncpwOyJEdZkHLtsOrl1oqvi0RGbS8cz37CVu0_Y6UvtklqjJWAZLnXT_q7ty7dbc1sPIH6cHEkT6st9vgtThxz7Bwe2rG/s1600/170424-20.jpg)

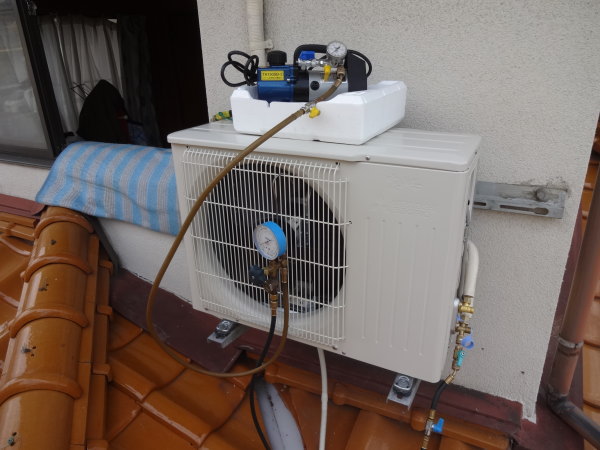

室外機を接続し、電動真空ポンプを使用して、配管内部を真空乾燥します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjS0aCinWh7lVms8yVMggBUExOwYQbAlky3ce4TBQkYaPgvPN5Wu_1ICoWGXiZfRmh2qqO_Ae74dEYRDlmxkC24VAWIwaZt6xdudxzZA3KaqAYG2vVqwTjrJZ7Y-ufPuDqaUt5Q-8Z0xIDn/s1600/170424-21.jpg)

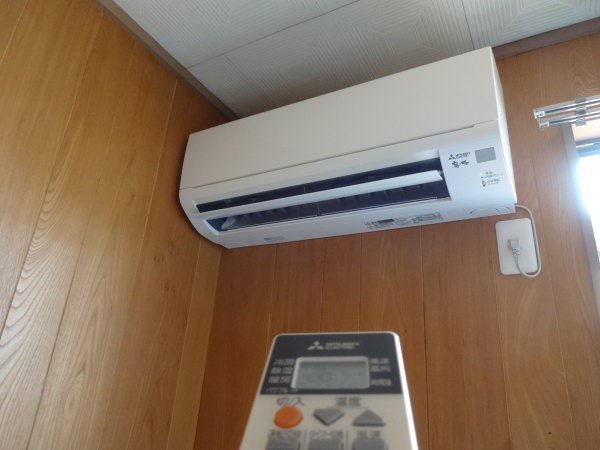

作業が完了すると試運転を行います。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj_LZYo4FrWkUVtwIqvkJKwhBkTk8hIPAfv-jKfYFP7U8vY48k4gpRUcjgc6KoIT5b8hM3EyoVMtjMhSOeFndUHDMIjt0NNWGLeC-0PVqWOOXuXB5A-CpUuZbq3Fj2tdlMzDxm7oPSahpFA/s1600/170424-22.jpg)

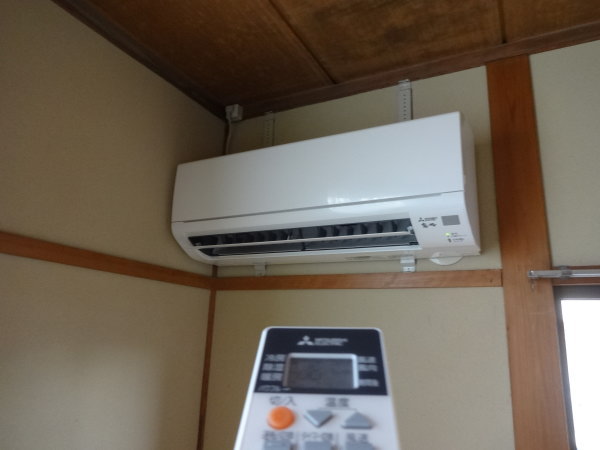

もう一台も、異常がない事を確認してお引き渡しです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg57UTuE1ppiB7MwZVR9WCwVeLbz8bOWFgs16tJmhzeq7x7cmmomhqj_4ASaY-rsJRaw1TmosSfTySo2kol6IakCKgMCLLGzKdrVKRbtoSO2jOnTzUVn-1Ef1grZKnRTWR7KJTD71jfrlJ7/s1600/170424-23.jpg)
...とか、サクッと書いてますが、1階2階の往復・脚立の昇り降り...かなりの時間と体力を使っています(^_^;)
合間合間でエアコンの取付けもやっていますから、なんかメインが電気工事みたいな感じでしたね・ω・
「面倒くさいこと頼んで、遅くまですみません。ありがとうございました。」と、こちらが時間かかって申し訳ないですのに、とてもお喜びいただきましたf(^_^;)

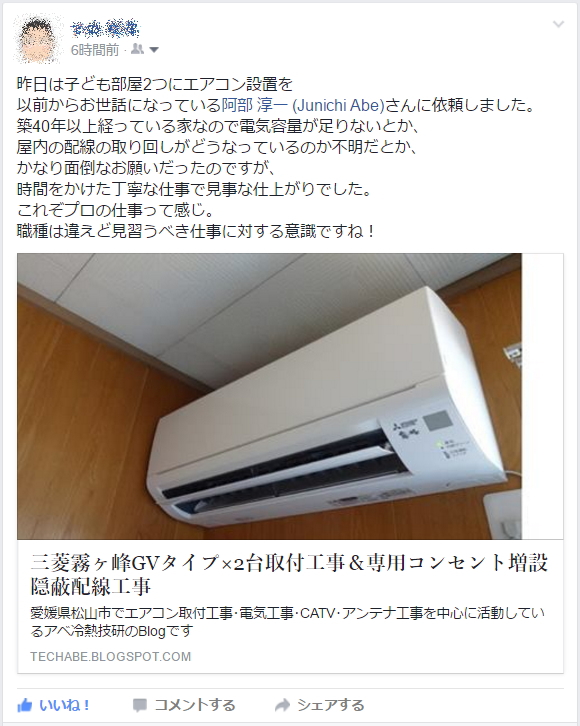

Facebookでもご紹介いただきました(*^^*) Oさん、ありがとうございます<(_ _)>
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhN1Q3GkBT3GJ-yWJPvWIykf4NqQo35UAswqy0Br1MHhiPzocej49-PlWdbrYEwFS20a6qdk_ft83tslUTAGk8Zb8e5VpboMjPDoRmjYTrZYgVwOqXaRzCDpWrelVgb_pTaG4JGS5IRzzEy/s1600/170424-24.jpg)
アベ冷熱技研は「一級冷凍空気調和機器施工技能士」の責任施工。
お客様にぴったりの機種選定から、機器を長持ちさせるエコロジー工事まで、お気軽にご相談ください。
