平成28年度経済産業省冷媒管理技術向上支援事業の「銅管ろう付技術講習会」。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgtNgvBIKKvOJgaQSiv2GdhCgwZmFPV8DLiNdbxYayaRsj6KCfbooL5zdwMVpdfzEkhRXdpRDGVM3qd_01BfypH-u9Yp8gcPUIMideMj60CeNnpuA-psO6n73Q1-FF1U7f37JEom0xn-4E/s1600/170225-01.jpg)
昨年も開催されたんですけど、組合のイベントと重なっていて涙流しながら見送ったんですけど、今年も開催されると聞いて即申し込みしました(^^)
エアコンや冷凍機の施工に必須の銅管。
銅管(冷媒配管)の中をフロンガスが循環して、お部屋を冷やしたり暖めたりしている訳ですが、この銅管を接続する方法のひとつとして、「ろう付(ガス溶接)」があります。
ガス溶接は、アセチレンと酸素を混合点火し、約3000度の高熱を使って配管どうしを接続します。
フロンガスの地球環境問題が懸念される中、フロン排出抑制法などで、廃棄時の大気放出は減少傾向にありますが、実は運転中のエアコンや冷凍機からは、同規模程度の大気漏洩があるそうです。
これを少しでも減少させるためには、「漏らさない施工」が必要です。
しかし溶接技術は、人によってマチマチ。
今まで配管ろう付に特化した講習会などはなく、現場で先輩の施工を見ながら憶えるのがほとんどでした。
地球温暖化防止に貢献するため、職人の技術力アップと、質の高い後継者育成のため、我らが日本冷凍空調設備工業連合会が、経済産業省の支援を受けて全国各地で開催してきました。
国の支援事業ですから、「無料!!!」ですよ(・∀・)
今年度最後の講習会が、ここ松山で行われた訳です。
ね、結構スゴイ構想の講習会でしょ。ワクワクしてたまらなかったんです(*^^*)
1日目の午前中は座学。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjNgoTB_716uTXj1icly2ZDicl2l5xtEUylJ_E2uIO-mN2anLNNTTyD9JE0HXI_18ynT5YxqWebFEweCL4PJmnSWSHw4Y0RshmuWDh-HfdUe0uEMtnfJXkFyl2YMuED2Xa4-R0MSki69NM/s1600/170225-02.jpg)
ろう付に特化した最高のバイブルですよ、これ。
このテキストもらえるだけでも、2日仕事休むメリットは十分あります(*^^*)
1日目午後から、2日目まる一日は、待ち望んでいた実習作業(・∀・)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhDLSonv48mwb61M97meRlePvpJ8PXKdFQFS_D9JZTPhAHzycnu9e3oRmPruR8n2uaU5-ybg3Nvbm8rk58s0MOjwubNfUa_HumyVy4uijUU8cyRkhGltVw5d9k3Mkops-BwBsqbA1_wlu4/s1600/170225-03.jpg)
普段、中規模クラスのエアコンまでしか施工しない阿部が、初めて触れるこの38mmサイズ(^_^;)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiuLX7iUshIiE_7-IsXES7bvMJgL8RZCgCXW4Zbz0K-ltcAtLA_QvU8XTtLAdKIZ3_ja2RJMzMFyx9-BcrdcC4QQjhcHmFpBN15ut3m5kSbZXyXdjpwrF4GGI7MKpBjKjOrA1VocRoSHyA/s1600/170225-04.jpg)

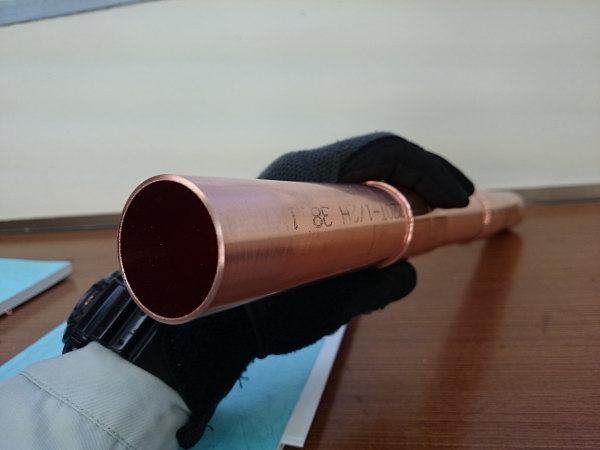

冷凍機などに使われている、Co2用銅管。
Co2は温暖化係数1と環境にやさしい冷媒ですが、設計圧力がフロンの4倍近くあるので、配管の肉厚もスゴイですね。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjC-rPLYU2tXUgmo240Sa0Jfzv3Orn39EX82dftvuAB_NRoLYUhrjyVbvxgxtJ2vMRIqFUPZ-rbdcM6giuRORc-rT4Owo344DuET87-XXg9pxa2OMBHf_qSIjBPUlZT-pVrQjzsC7Bd-IQ/s1600/170225-05.jpg)
銅管と異種素材の真鍮ソケットとの、銀ろうを使ったろう付も体験できます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjNdqmlKzdNMejZGx80jHNRYAMJkBilNDACwUYwOYRjLIEgPB9Mf5zdAB1CzLibQLslO_wFa3Nsjv0Q4Jifqick5G8GQGpAV0iiKejbNqW5VQzyDrDpCBiArbK6R_XC8q6JCpYBy_oXV3g/s1600/170225-06.jpg)
配管を立てて、銅管とソケットの間に上向きにろうを流し込んだり。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfENctfC6cBJ5iYyxAAuNoHLSZnL-c0q5oxlR2tu1FHc8EQEcNuH2kKbhMx_jWHbhdMOUsT7iC8vAJ2zyTm6WuabJC3b2rlkpxvrrTZ27wYVTSLzjr-kpKQvxoBeMuhv9rf_CfDWejh_g/s1600/170225-07.jpg)
横に寝かせて、極力ろう垂れを抑えて上下まんべんなく流し込んだり。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj-O9wu3WSJSoM7eENfgn2VpmX5fHrAhmKkcnO95_5_v2qW-A2PPeGSoQvUowKEqaRO4y0Km8rPLSbxlh2Jz0BGJX-WZBSps3aqowmpOi1Cg2aYdx0UCWT60YV9wxJz44yJ7-RPLDksgf0/s1600/170225-08.jpg)

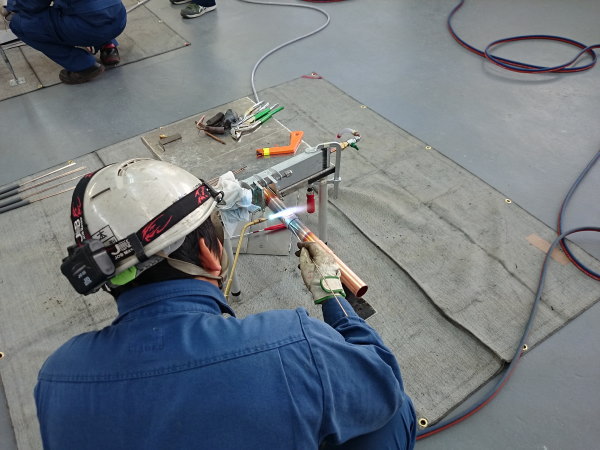

周りに障害物があると想定して、前方からしか作業できない状況で、どれだけ上手く後ろへろう付するか。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj0HlJnljTDG3b0fhCNH0JlWrZmytC9Wr_7XDUGIo_nMbtf66Kwmn9Mxz5Y9sGR1gT3-uLEWMWpV9lQIMobCUsT2VRZ8YCe7hQB4_JgNx4bptjGqcp3e4bezOAqxj8Tnvut8PC_N84d7fI/s1600/170225-09.jpg)

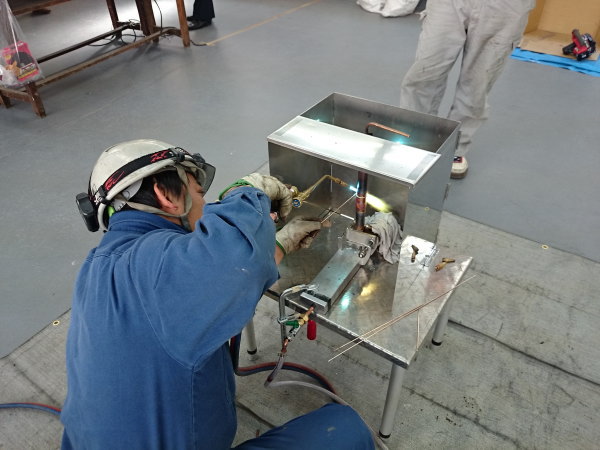

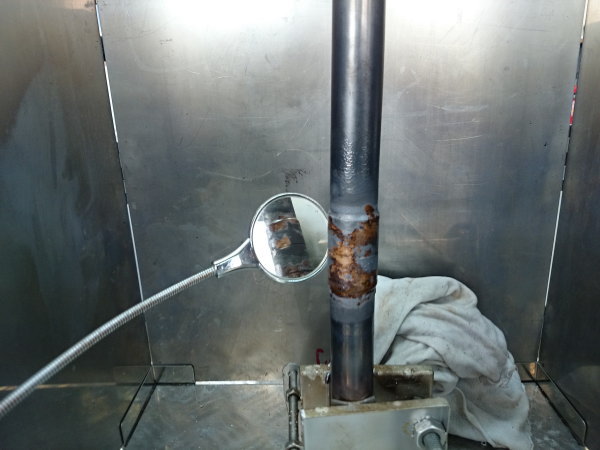

後ろは鏡を使って確認しながらの作業... かなり実践的です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh8TCokezmGU3PXG8CmIfWYxsqq5Brc08dvOg2KjSVa5gc4R7BQrNMLlh5WVYcAhuE728U56iYeKbGV4z4sUmtU0n9uILTs6F2YQTq0f9Pp1Xq4-rELI91iG3m_Ek4esqiHNI07p_0tkT4/s1600/170225-10.jpg)
溶接作業が終わると、ここからがキモです(^^)
ろう付した配管を、電動ノコで縦割りにします。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh5XJDL8wUlBgem8PfVr-EcFBgL1pe4OygzkN9hQHZj8xNDkHQDOwISqSbSKHi5rL9qjksGTKA4YgD6t1WTlTbNR0ovJ-HYV6SGM-QorAUeYFVusVECjibiiqWWF9mUS57ySkNI51iASfY/s1600/170225-11.jpg)
こんな感じで。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiqsYsDzU5vOz_twQv-1iTv8m3f3G8vlIKnFvDC44mQHCtt2J4rjPbunpGeZM30wc0_cyfiRNAzfqrsj09Aar_4o1RMLvtqyT0enNGE7KHi1MuFdOvIjLkr8gx7-jdL5FixYFgg93nTU74/s1600/170225-12.jpg)
普段は写真右側しか見えませんが、割っちゃうので左の様に中身も見えるんです。
ソケットと銅管の間には、しっかりとろうが回っていて、いい感じに溶接できています(*^^*)
阿部的には、もう少し内フィレットにロウが回ってたらなぁという感じです。
はい、ここで終わりじゃありません(^_^;)
これを平べったくして、つなぎ目を無理矢理そらします。
しっかりとろうが回っていると、めくれる事はありません。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhKNWbFnpvdj70-zFhWWo51o13dZS0okFeLB3Wl3AOmHsFeNHeCiTbtxQfc70sTf0JiKIbuUJ_uBhExw-oY7am-focPMlM3jHILFSd_7UCLUi7ydGBCvZ7oEAJeWBgY7_Smrw_S4eafarM/s1600/170225-13.jpg)
焦って作業すると、ろうがまんべんなく回らず、こんな感じでめくれてしまいます...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiZHdUn527hZxfmAOU5OBPH8sOCZWnW3TXTLY-O7qOXiKFoavsFkZvnXscn3-yLlbyewAZSQ-Rv_bV8vo5KWH3gX716pp_lHInjWwiZsCTHAjxvZawvpBiLthHUufUOuRrDeJZI_G3cneY/s1600/170225-14.jpg)
外側がキレイに繋がっていても、内側はこんな感じになっているかも知れない訳です。
しっかりと炙って、しっかりとろうを流し込む事の重要性が解りますね。

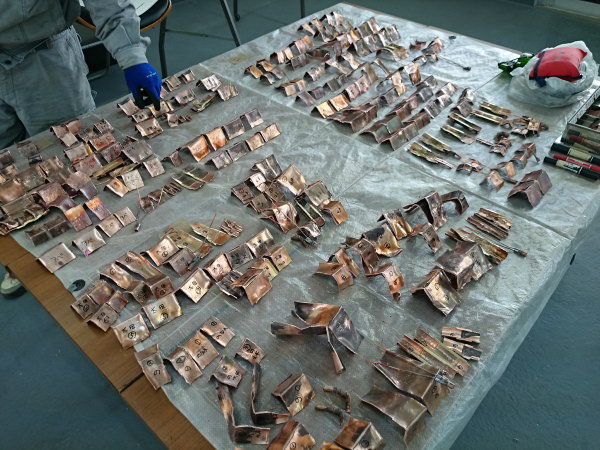

今回、定員12名で満席でした。
一緒に受講されたみなさん、ホント熱心で凄かったです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhzkmhFx7URSHRD8Mw-R2OS5LwkANs5nA8ECRQRhlo_GrQYiKQ0DAxdQpnQ8AjCfvylErInaRWlEn7vN7xQ7XU5ie-50n7Ugl32srKBIDD8ntzuHBFYqzvY2nN6GCYt-sE0O4F5eMNCBsI/s1600/170225-15.jpg)
溶接、奥が深い(^^)シミジミ
この講習会、来年度以降も続けてくださいってお願いしましたが、国の支援事業としての開催は、今回が最後だそうです。
ただし、我らが日設連は、もっとたくさんの人に受講していただきたとの思いから、来年度からも続けて行ける様頑張りますとの事でした。
まぁ恐らく、もぅ「無料」では難しいと思いますが、これは受講料払ってもメリットの方が大きいです。
ぜひ全国の同業者さんにも参加していただきたいですね。
いやぁ~ホント、むっちゃ楽しかったぁ~(*^^*)
