![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjS6yrPPHDQZ75x84l3G1n202nbAIV9kQG0bNYH_6m71K08jjpoCK0F9N0PoA7uWS64-UTOehfewWWn5lRqcIM2prCx4JEE29VSLkILG5JXL0WnD69pWQTtcbITv2y9F6tIwVGib94sql4/s1600/170222-01.jpg)
既存の分電盤はこんな感じでした。結構な年代物ですね。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi6OrZjBQ8Ihq8nSrh16eSXQT_uocEJUDQYDJKj-X3hg1nnVq1A9jxQmTpaA0rNkcHtdpjwVWpmt8RTmousviAtA_6bBCTzuxYUHO6eHpeG4pWilD0V7tiU_2wr0AbT0F2pEgbndnr2OfE/s1600/170222-02.jpg)
当初のご依頼は、「キッチンでレンジと魚焼き器を使ったら、ブレーカーが落ちるんよ。毎日なんで、もぅ嫌になってねぇ。」と、お客様...
いやいや、頻繁に落ちるのは危ないですから(^_^;)
建付けの食器棚に収められたレンジと炊飯器。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjN_Xt2SmyrCjBLnnJ5z-AAetPTtyf5v5IBSGSEg2yMaP0UEdhCfpNIV68nFGtlmUOf2-3CrceskuKBERneKsfWk1ELClFLkTLW7Da7nMhFR6djOykmbkYZ4Mk3xiZlJGGYFnVOzryVmxc/s1600/170222-03.jpg)
電源はどこから取ってるのかと思ったら...
あら?大丈夫ですか?これ。。。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhnBhCPuFkUfQBR3aPmmX4ercMHeaeFlu_6wgBNztJ14IpeqZP3tmv3zL7nMeV4pH9FnzhPMqzsJ-kVT4CqKthVcCjGlSD7e2Y991pSnaYmyKD7NSOi5ljmxLaHC69MKTCPuM8cn9AHrRk/s1600/170222-04.jpg)
このコードはどこから取ってるのかな?と確認すると... うわっ!
危ないじゃないですか!二股に分けてるし、コードを途中で繋いでますよ!
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjLE-UHEyKBlR-6Vw5uOWaORJ6e-uwpUgu4otLcXM1w2CEiIok5ZgIjWSwu4Dk1DwRd9_pEulY2wnqGzj93fOy_nt8k96ydsCeN0mcvfry1_2hyphenhyphenXJSJ-cfhYF0gvWttfZwDe424UTiFQrg/s1600/170222-05.jpg)
これダメ!絶対これダメです!危ない。誰がこんな事やったんですか?
「これね、建具屋さんがホントはダメなんよぉって言いながらやりよった。」と...
ブレーカー落ちる落ちん以前に、ここはダメです。
ここは撤去して、レンジ専用でコンセント増設しましょう。
...と言うことでお話したところ、、、
「阿部さん、じゃぁ阿部さんの目で見て、悪そうなところ教えて。」とご相談いただき、分電盤周りを拝見。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj-dk22igno2FVHsONGQxg3FXwRDiE0zgs0UjqnVuFHGOfTcRIKhy2x_QWi81GVObJ06MZtlR_ptmAuFN3KfZXlamng5jKO1NDJJmoUcam85YEP-_puSKd1Ck8y3vP8pkU2voeCuMwDImg/s1600/170222-06.jpg)
エアコン専用回路が2回路増設されていますね。
屋外BOX内にも、1回路増設ブレーカーがあります。
漏電遮断器は分岐回路の4個のみで、他の回路は配線遮断器のみ。
この場合、もしエアコンが漏電しても、漏電遮断器ではないので回路が遮断されず、大変危険ですね。
主幹はCKS。ヒューズ容量は60A。
電流が60A以上流れると、ヒューズが切れる仕組みです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhk5DWTJueW5ho0r-UCdXCrqW1k1h9aDazpPbbH_wPlM3nBrDBeh1j4E6KYvzuXFQWqKs8MDHGfH5Vtd2CJH5WqeIQA3AYoCO9uatx8X96K-rb8Y-VoftKg_3PeoPAhRW4m416cbh6c-Mk/s1600/170222-07.jpg)
数十年前はこれが普通でしたが、これだとヒューズを取替えるまで停電復旧できません。。。
近年はここが漏電遮断器なので、安全に使える上、遮断されても停電復旧が容易に行なえます。
屋外の電力量計の脇にも、ブレーカーがあります。
ここは数年前にリフォームされた際に増設された様です。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiXK-Htsmh5X5GURHLGBiZ-1Ma4yDgUdAwgaO-Ndxa884W0S0gVvRwO1vEsoWru-VZx_9l_FWdu4LXP_gVDXEspETNNJ1865r-_89kxtaU_wbDZAifjLXJhr_-hWGFKYHavSZmXvp1vDQs/s1600/170222-09.jpg)
主幹は100Aと、一般家庭にとってはかなりの高用量ですが、これも漏電遮断器ではなく配線遮断器です。
隣の40Aはエコキュート用(エコキュートに40A?)。その横にはキッチンへの増設回路20Aがあります。
ここから、先ほどの宅内分電盤へケーブルが繋がっている訳ですが、これも途中で繋がれています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgJEwG0D0ENpFKFX-8K4qro1sejb-L-T32rkc-f3NQi_6YlzMUvi4QfWmCjCcWJJLwn9qFtZ6nzYFx4vMZn7MSdnFQNQB9GdAgcFb_JyqjmKT-nOCu8F2477-X64bxGuigZFcsQzpd6JgM/s1600/170222-10.jpg)
既存ケーブル流用して短いので繋いだのは解りますが、ついでに入れ替えれば良かったのにって感じです。
この既存ケーブルVVR14sqでした。
CKSが60Aなので、これもCV-T14sqに替えておきたいですね。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi2bnmASJBd62vhDUgKWDzDb706aUxrVUVAKTsFjQTNcYhb2dHGuDNnMeX11pFkVyzaUmiWwIUtQTKQNyDmnXyKRNexxxj6EykFmpZ65XX86EzbJkp7nSNyVK0ST7P6CpAedLLlBQ20ZPU/s1600/170222-11.jpg)
という訳で、分電盤改修をお奨めさせていただき、「阿部さんに全部お任せするわ。」と、今回ご依頼いただきました<(_ _)>
では工事に掛かります。既存分電盤の内部を撤去。
このBOX、半埋込みで撤去はできないため、このまま流用します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgQpFT1YbUq7qUcvoEBOGs2vJI_oQUxV8u8a1R-ajnvq3IUJA6fwJO_3aNFA5xifQYmayq6UO2U8KhJ7yjpalNZC7oJ28VEj0y-3oLLjnw05YyeAsC8_ZGqAQ1jbvZn4zyHvwqgHlwejf8/s1600/170222-08.jpg)

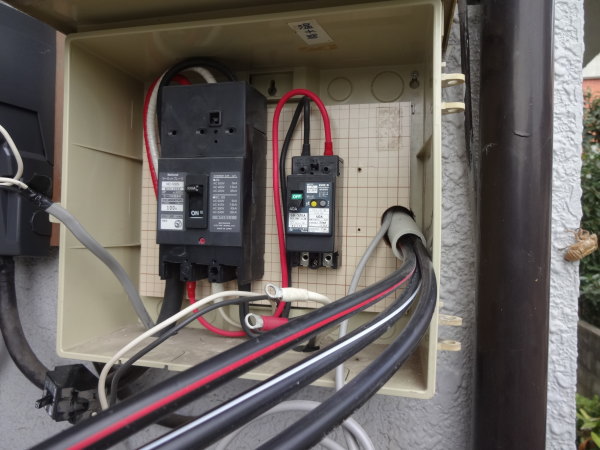

VVR14sqを撤去して、CV-T14へ入替えます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgCfprSdutOBiOPhZbEsP-TwMbqTZQCzR2O6MdOmEkwlhgHU7ZZi8mDBC3QmfsBBWkyXWKqylU3tnUjwflUxGMkmrkiguqsgDbg6WzJ7dBAdAYR7TYPgPfuDY3ozXrOVqASZUnhD1C0-so/s1600/170222-12.jpg)
宅内側へ入線。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjnSyx5FBRg4C1J7EitRPzCTVtYYwTxWIWCjRCCn587K7wkCmL2DoATC4yKA1NUnVGcBnL_gO78yk1_ewuk0FOjOReyjny22gpinGKKQqa5FJH0GkAHyvSsbrskUtNa4Jw0f3fpj_aZPEY/s1600/170222-13.jpg)
短い距離ですが、かなり苦労してPF管を入れました。もの凄い時間が掛かっています。
新しい分電盤を設置して、ケーブルを接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEisTN5md4YtlDVQPI1QudQgLFybEngSGGPRWyLNYWwIpbTvTGuZxdOhhjEoWA1tAZf7jJRCFOlltyEDihCPBWinYsqO8XUa9bR6bWgK12IgG2z7pKzxRg_q74KGhAxCmTuF6dVd9phTr0U/s1600/170222-14.jpg)
外周りを仕上げた頃に、雨が降り出しました...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhnxg9ydAD9K0a4o1_P1bAv_1HeTpWh9-RiqLbhrLIBOp25a4XSVWjeYYoQZBmglF9C8Q3Eoou2bawhQl0ZDm3hnxb_b4eZzNUIgvMbmh-MkoSR9Z8Gfgld9Hxv8PT9kf0a_vOeh99lvI0/s1600/170222-15.jpg)
絶縁抵抗計を使って、異常がないか確認後電源投入。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgB767F3n10ZmSqYwNMtfe0ELvSGicNWSCfQRvaMsj9hYP60GyPZDwXVtI2AKGSdPGEknjwMgtx9UtYQOrUqfZhVnSM7PB5cDNrnnJZKDBN8Mk4cE_9Y0VqXs0_RBs9KZu5lzchMRV9RTw/s1600/170222-16.jpg)
この分電盤、扉付きタイプなんですが、手前の扉の枠に当たって開かなくなるので、分電盤の扉は撤去しています。
分岐回路は12回路+4スペース(予備)にしましたから、今後も増設可能です。
主幹ブレーカーは60Aの漏電遮断器(中性線欠相保護付き)ですから、安心してご使用いただける様になりました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi_VkomeMdLhBj60rfog3D6XpZuKohD9CuOj_0SrBZeZ02LBojHUp7LmlDKSIrh7fhQM1qIDYxrHQVEX8svW7hCK03bDOrpHbzcFbjUdJ8PCFB4QQEbG_oQYkCq8YlwQ4up4HnHrlhtmyA/s1600/170222-17.jpg)
食器棚のレンジと炊飯器のところには、専用回路を増設しておきました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhcP-rBFdkv8L02tD-vYvgWwqCIW1KgtNseyliHGKhcUJ3Hq1OU9HDxzWkIttE13VhAid0ITgA7bxdDL_LJBG5D2I1Tdhtv_SCziQB3O-fTnTti4s8kFphkot624c6fLvKcqbcfLiroqEE/s1600/170222-18.jpg)
当初のご依頼はここだけだったんですけどね(^_^;)
「これで安心して使えるわ。阿部さんにお願いして良かった。また何かあったらお願いしますね。」と、大変お喜びいただきました<(_ _)>
アベ冷熱技研は「四国電力(株)請負計器工事認定店」です。
登録電気工事業者で、第一種電気工事士が責任を持って電気工事を行います。
この様な電気工事や修理・点検もお気軽にご相談ください。
