桑原町のアパートでブースター取替え

午前中、「アパートで地デジの映りが悪い」との事で、ブースターの取替工事にお伺いしてきました。

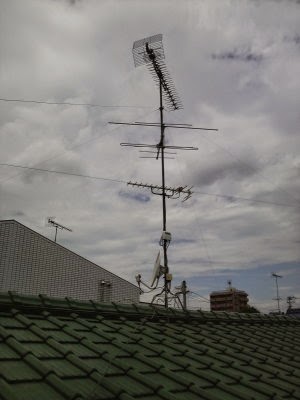

お世話になっている電気工事屋さんからの依頼で、先週下見をしていて、一番上に広島局用のアンテナが上がっていたので、広島用ブースターが原因なのが解かりましたが、その時はブースターの電源部が宅内にあるものと思っていたので、アパートの住人さんのいらっしゃる今日を選んでいたのですが。。。

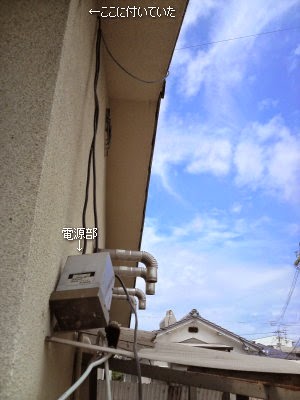

その電源部は外に付いていました・・・

この写真は、必死で手を伸ばして外壁から取外した後です。
2階の軒先、それも下には階段があってその上に波板と有刺鉄線。。。
側面にハシゴを掛けて、手を回し込んで外しました(^_^;)
古いタイプの電源部で、AC24Vなのでこれも取替えます。

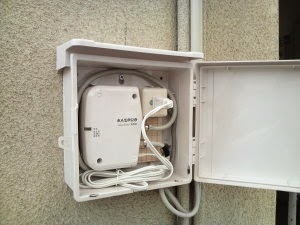

新しい電源部は、DC15V。

今後のメンテナンスがしやすいように、階段から手が届く位置まで降ろして設置しました。

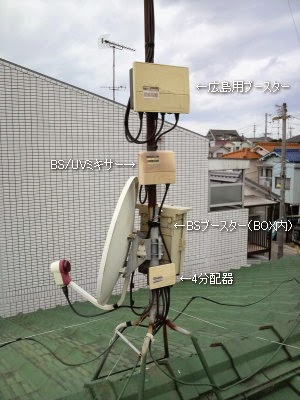

屋根の上はこんな感じになっていました↓

ごちゃごちゃといろんな物が付いています。
4分配器以外、全部撤去します。

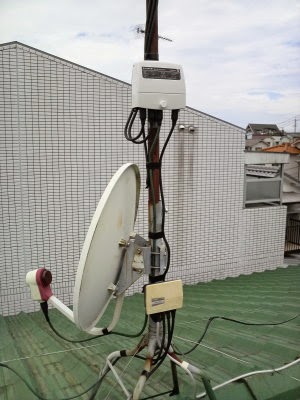

新たにBS/UHFブースターを設置します。

UHF・BSのレベルを増幅し、各部屋で最適なレベルが確保できるよう調整します。

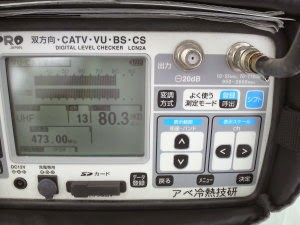

アンテナ直下の4分配器の出力側で、レベル測定をします。

【地上デジタル】
79.3dB　16　NHK松山（総合）
80.3dB　13　NHK松山（教育）
77.2dB　20　南海放送
83.5dB　17　愛媛朝日テレビ
79.6dB　21　あいテレビ
78.8dB　27　テレビ愛媛

【地上アナログ】
90.9dB　 V6　NHK松山（総合）
81.0dB　 V2　NHK松山（教育）
89.9dB　V10　南海放送
90.0dB　U25　愛媛朝日テレビ
91.8dB　U29　あいテレビ
93.1dB　U37　テレビ愛媛

【BSアナログ】
86.5dB　 5　WOWOW
86.9dB　 7　NHK BS1
88.2dB　11　NHK BS2

取替前の広島用ブースターでは、地デジの帯域が増幅されなかったため、アンテナ直下のレベルが50dBそこそこしか出てなく、末端のユニットではチャンネルによっては38dBしか出ていませんでした。
アンテナ自体、結構年季が入っていたので、せっかくなのですべて取替えをお勧めしたのですが予算の都合上ブースターのみの交換となりました。
