三菱電機 MSZ-GV5617S-W 霧ヶ峰 5.6kw200V 18畳用タイプ汎用機をお買い上げいただきました。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhqgZ0k6xkdVgaoZownh3TUqp7WdPkaynBc27lQ6Eg0FMaIALfbxMTyjsCBqxPbVr8TA03VxsSYQbeDxcgZT5EEwAc8mCcVSWh6GVrR6qvH2s-wBxdXzO0SnziB3h4WpCEIxCgKWV3q313d/s1600/170829-01.jpg)

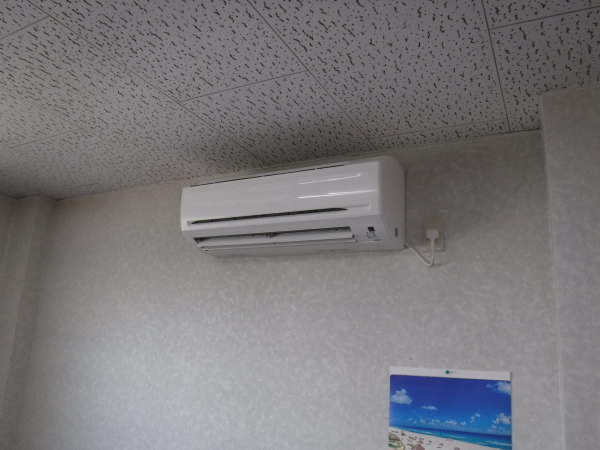

はぃ、この2階事務所、エアコンが付いています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEir4-X5tE5dEzY3FyyrwBJseA3SbsyuBVH39Y4NcFOBjPIExKDUyKWGmZLBGWknwiWGhjtkxt2Bz2IJfarLkU1w8V_WujzMuDQh3HEJSU0pguRr1X099MMEpHio3AztdSEPwH997-Selg6L/s1600/170829-02.jpg)
阿部のアレなダイキンですけど...(^_^;)
このエアコンの能力、3.6kw。大体12畳用程度の能力です。
事務所の広さは、18畳くらい。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiDao-wsJdB0s_wgepyb4JF1ZZL3DdlkacJm7Wrw6d6XnmR1_Fodrc7m3wM58TH81JPd8BxaSCg5mRmf3odJf7_if14Mk4vTNJ3n4bb4AAUqUnuVI2neT7Tl7eIjlx4IPGDKkGhhpFUPmGn/s1600/170829-03.jpg)
完璧な能力不足の上、この建物、壁内に断熱材が入っていません...
毎年、真夏の時期は、みなさんで1階に避難されているそうです(^_^;)
この建物はテナントで借りていて、この既存機は大家さんが設置してくれたそうです。
今年はもう耐えられないという事で、今回のご依頼となりました<(_ _)>
機種選定では、もう少し能力の大きな方がいいかなと思いましたが、GVタイプの最大能力が5.6kwなのと、既存機が3.6kwあるので計算上は十分かなと。
まぁ断熱材が入っていないのが、どのくらいの負荷があるのかが少し不安ですけど(^_^;)
設置場所は、既存機の対面側へ。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiD6SxzcU13kAjLJMUnO5pQmr9JoNDW40bRWjPj7Dz6Xs3p4KglmrJxtPwbzLmMezam3lhRnaBr1DY6NWocuke-1p5CkZlgoXHW3bO_HZbpo7_-ZQieDUrarkDxsXTJpR5WwOvLY0Fjv1jv/s1600/170829-04.jpg)
こちら側で事務作業されているのと、この壁側が西側で、夕方はもの凄い暑いとの事でこちらへ。
ただし、こちら側は建物の正面になるので、右側面へ配管を横引きして出す事にします。

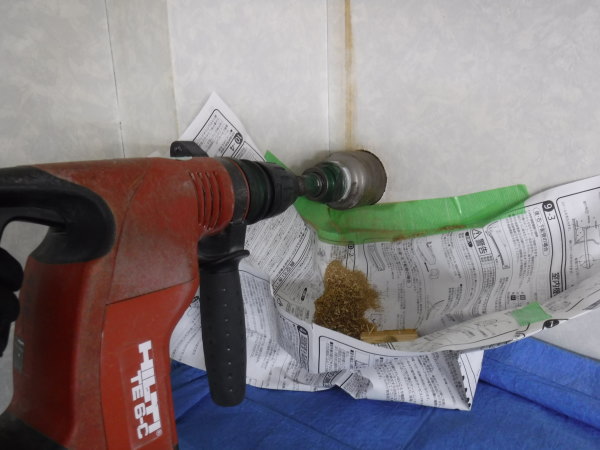

まずは配管穴開け。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjVwXVZK1T8HMWLH2pMkiP18S9_SXrthMxeBiUq60NmBumio25ARQ4C2XjOvHL3ZWjReeWa9dUYrDSDv1gBT_f-7o0TvFmIqMTUkBArSBgYgQaWq6ku2QRYjTUsBD8QBDgXvOb0VyBQfjHC/s1600/170829-05.jpg)

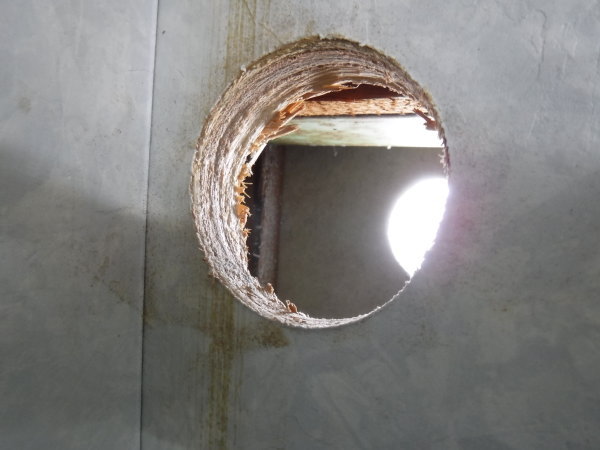

ね、まったく断熱材が入ってないでしょ(^_^;)
穴から熱風が入り込んできます...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjKhGscJNrwvQkxpgjbRstjbw5uS0FuZjSlwk6icbQ42fG3g7huM55y6AVknpWUSQ8IIlqsr98muYsSOouwubV5sYQnTYghV3WP7w7m_zfzLiSNdTTjuyYw8K9tH3AJUmwJfiedyvUN42wm/s1600/170829-06.jpg)
気密性確保と小動物侵入防止のため、貫通スリーブを挿入。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgzcA3iqJlrWB1xJR3BhO118alWL88oiyg6qGrgGJeIauk6udxf_rBNDFik2kCV4g62nmND2tFx2Vp5tFhZeLtcPZlqGvWH-ToF6qpqdSz48tyo0UuaBUwT-Jy9rBrSg43brUp6SRwfA9FC/s1600/170829-07.jpg)
少し勾配を付けて、ダクトを横引き。

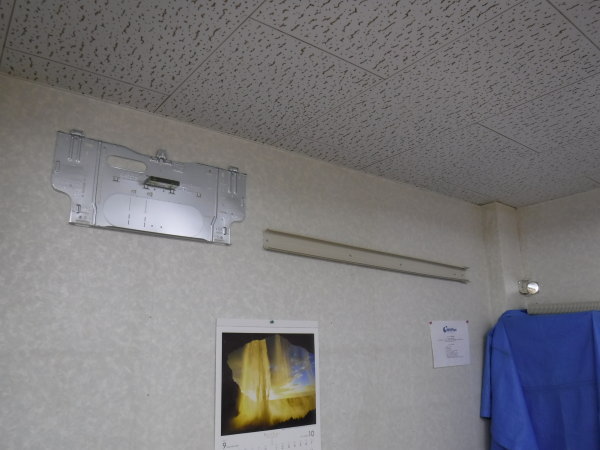

位置決めをして、背面板を設置。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgPuPxG0i3nJYNsvXLO8F-0eUmMEY3w8w6T5luyqGctI2vnINrk7gaqjor42R37MK_fJm_6sSvY3Pwqm5hhVeLz7SVMm-JVD2syBp4Bjiq-lxNvCNioYQpLFnhboMLkiJQcHRNl9mswdi3L/s1600/170829-08.jpg)
室内機を掛けて、配管類を接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj5maAC1YyP9z4M2F5tCFBYjIBKZco0xmqJRBKaClah02W9hgmhqiFUJwVKu0eSAg1njG2nhVC8BlUNzl0OpVepdyvDi4COzDrfEtxAt2NbuR2kRRq6js3CBd4F3f7o64bWyUuwJpebBtN7/s1600/170829-09.jpg)
外部配管は、スリムダクトで化粧仕上げ。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiGnGfwW38_O8TzlKHVrAHPNh5E7YEb1L7Spe4uvl-lwcXgKRY8zw1GdiJ-g3gUVlmNTn3uvEeS1vjsSHqvHhyphenhyphenRxSGCUYjeISRoeZBIhVCAH7twPDjxWWgDme5zsThvX__gKj6XXOqYsmD_/s1600/170829-10.jpg)
配管接続完了後、電動式真空ポンプを使って配管内部を真空乾燥させます。
西日が強くて、写真も白飛びしてしまいます...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh0JFjOizi_Fp_TzKyGTxwZAvztXqxzWbNvUx2Zf9dZ_SwIcRzWlPzeT9yQ7WwfZiIIh-I2SglDfFyc5j25VsPjvDNUlwQ8mNzEbZc8A8CuXVTD4qbXoZF5tPtv7jzJgjPuhQUjvBN2WU-o/s1600/170829-11.jpg)
真空引きしている間に、200V専用コンセントを増設します。
点検口を使って、天井裏からケーブルを通していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhK6WcfbbqARiFD61Hf6GpVx26EePba4fkzfBEOOCKcUnZ7xf5dufzzeDmntg-pWKq1_jxQg0hYXaOVKLOyMwZtw4AC0dgtoJYID2rOUPsnJWQIB0a-HTh28XBw-gLJkmaV0s09byqLlcb5/s1600/170829-12.jpg)
もの凄い暑いの覚悟してたんですけど、思ったより隙間がいっぱいで...(^_^;)
でもまぁ、暑いんですけどね...
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgTcFyFCl1gu__rDl3jszkrJXys_9lxjtdaqZei-JDMHdbwDUjG7p6f-bW4iwIzJH300ONrrAInBGAeUXcRME9Sj7aZ9UhJLWJ_otQZ01BQHZTJmd48Mz_jehKwvItwdMURu3J48KEM6fds/s1600/170829-13.jpg)
分電盤は1階なので、階段スイッチのところを点検口代わりにして、ケーブルを降ろしていきます。
意地でも隠蔽配線(^^)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhKQDci9FUh3xXVifVjUIkgoeKRinvIELfUvIyO2CYwwCnWoiqkjDjKQzqA2dIQkmKVw7p2CQYiRV0XtMzdxHmc4TdLBzVTZcXMHsqvj7IAybi1I2irHguS7b7mnw7CsWqKmG-V61asIBZF/s1600/170829-14.jpg)
1階の分電盤まで通りました。
ブレーカーに空きがあるので、200Vへ切り替えて接続。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfcCFfDH_uv7ihroG000p9wZsmAithfVgdz8HhLNkfi3NoOhSJYs3VepR2-mKwXUvryXvJ0-JZA7oIzFwlcW3E_V_4BQP5lRaVYqu_EjZvtBtUkNsMWIfy4gbHe_mdcK0TA5qwqaELV99i/s1600/170829-15.jpg)
室内機脇にコンセントを取付けて、電圧確認。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiPTGUjDkdKDaDlbC7i9kcT9c_D7j0pSaDlDkqZS-_QHjOrNTOqdfu55LTLNyahs__R5-GPWcCl8UXsBqvhW1UumVDj_tcaWaDFAsjGWh3IaUBvPMU72xd_Xk4bwINGUd8m3NJYhmSXjLTF/s1600/170829-16.jpg)
作業が完了すると試運転を行い、異常がない事を確認してお引き渡しです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi6J_ujbFaODoUgHIDTXltq0C3hq8N6PBaHXKHVkrS0Nsnp-mmCj6_2cOyHpT8BWrhJdtkNZnOTIL7_FwUL2qeHom3mK7pze5cLLk4g0ny22zFbpBRKAzAIn1cyqpUi8L0JFTVjpWS2FMqJ/s1600/170829-17.jpg)
「うわぁ、涼しい!涼しくなってる!これで明日から2階で仕事ができる!」と、みなさんでとてもお喜びいただきました(*^^*)
アベ冷熱技研は「一級冷凍空気調和機器施工技能士」の責任施工。
お客様にぴったりの機種選定から、機器を長持ちさせるエコロジー工事まで、お気軽にご相談ください。
