2012年8月9日木曜日

エアコン水漏れ修理なのにガス漏れ補充作業

「エアコンから水が漏れるので修理お願いします。」とご依頼いただき、本日午前中お伺いしてきました。

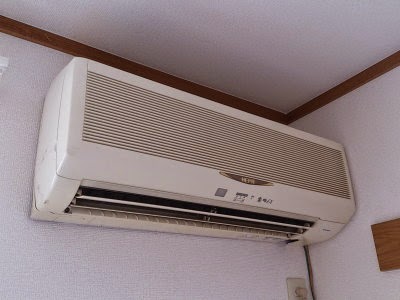

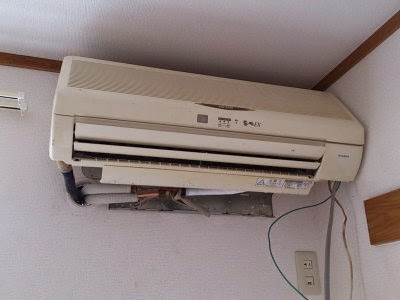

12年前の三菱電機霧ヶ峰。
エアコンはタダでもらって、最近取付けてもらったそうです。

室内機右側から水漏れするそうで、室外側を見てみると・・・(*_*;

こりゃぁ~スゴイ! 思わず吹き出してしまいました(^_^;)
配管が逆勾配になってるので、水漏れしない方が不思議ですよ。

「これはちょっと。。。プロの方が付けたんですか?」とお聞きすると。
「〇〇電器さんに付けてもらった。あの人プロの電気屋さんよ。」と。。。
「あ、それとですね。エアコンも冷えないんですよ。外の方が涼しい。」と、お客様(T_T)

配管を触るとオイルまみれ・・・完璧にガス漏れ。。。
「12年経ってますけど、ホントに修理するんですか?結構掛かりますよ。」と、2、3回お聞きしましたが、修理して使われるそうで。。。

とりあえず、一回全部外します。

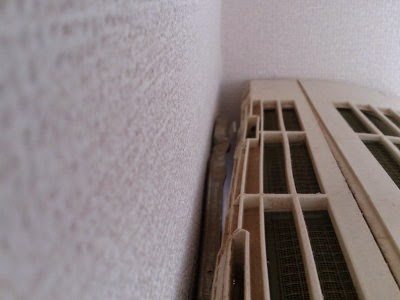

と、室内機上部を見てみると、ちゃんと掛かってませんでした。。。ホントにプロか?

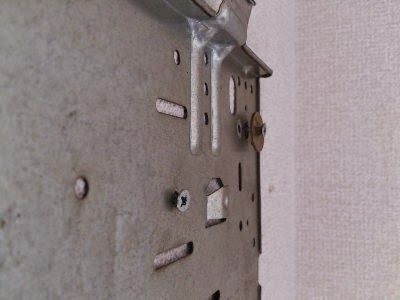

室内機を外してみるとよく判りますが、背面板が右に傾いてますね。。。


ビスはまったく効いていません。。。


色の変わったワッシャを使ってるなぁと思って、よぉ~く見ると。。。

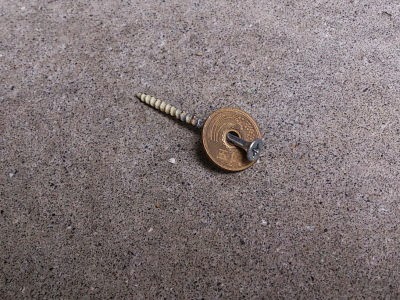

何とも罰当たりな! お金ですよ、それもご縁玉(五円玉)!

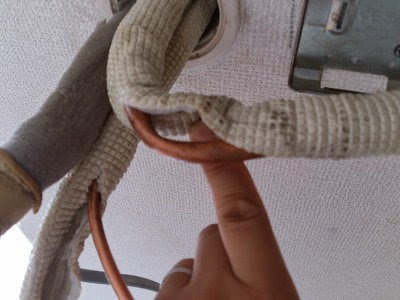

配管も急激に曲げているので、いろんなところが折れています。


既存の配管をケーブルは、折れてたり繋いだりしているので、新しい物に変えないと使えません。


配管を繋いでいる所に、たくさんのオイルが付いていたので、気になってバラしてみると・・・

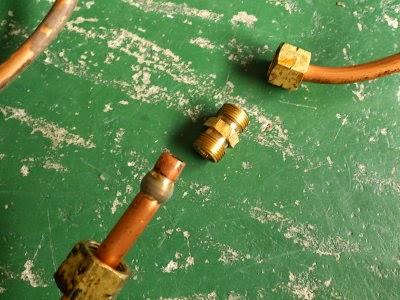

何ですかね、このジョイント?
初めて見ましたよ。フレアユニオンじゃないですね。
オイル管の接続にでも使う物みたいです。
まぁ、ガス漏れして当然ですね。

背面板の水平を取って、室内機を再取付け、新しい配管を接続していきます。

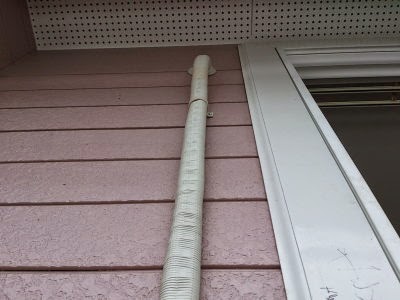

外部配管は、ビシッとテープ巻き仕上げ。

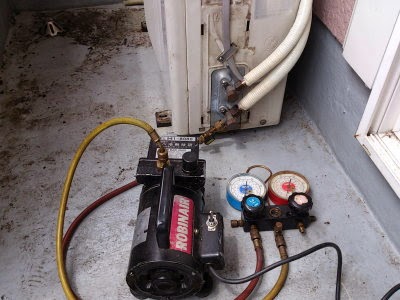

室外機に配管を接続し、電動式真空ポンプを使って配管内部を真空乾燥させます。

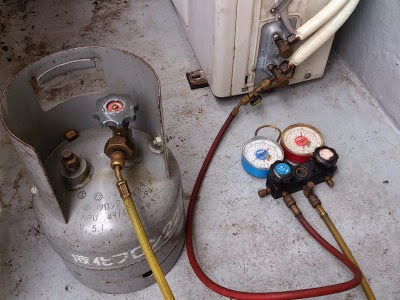

真空引きが終わると、少量のフロンガスが機器内に残っているので、バルブを開けて冷房運転開始。


様子を見ながら、フロンガスを追加充填していきます。

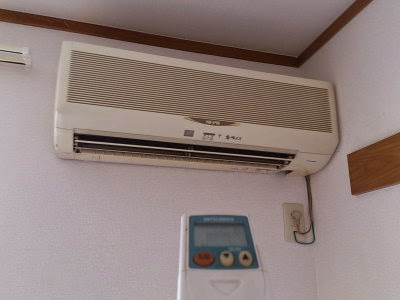

規定圧まで上昇し、冷風が出るのを確認して修理完了です。

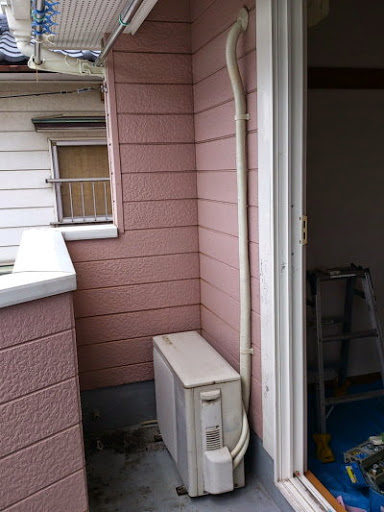

外周りはこんな感じで完了です。
最初の写真とまったく違うのが、お解りいただけると思います。

心残りなのは、室外機を乗せるプラロックを車に積んでいなかった事。
大体、水漏れ修理のつもりでお伺いしたので、余計なものは積んでませんよね。
防振パットだけは敷かせていただきました。

ところでこの工事をされた「プロ」さん。
何のプロだったんでしょうね?

アベ冷熱技研は「一級冷凍空気調和機器施工技能士」の責任施工。
環境に配慮した施工・修理を心掛けています。
お気軽にご相談ください。
