4台取付ける内、2箇所はこんな感じでした。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiRW2eNDaljtQqAp6EkcKCxmWbvNZpd2ddKp6pPCcLNRRPa7yWOrNTriuXxVFvLjebXE8GLZgOF_oEH6tMOoQGaYWSU7iQvqzfmxiSjxd1VIDFp8JhsDhyphenhyphen484_UlCyeKNJmkYGVH3QeA2E/s1600/160419-01.jpg)

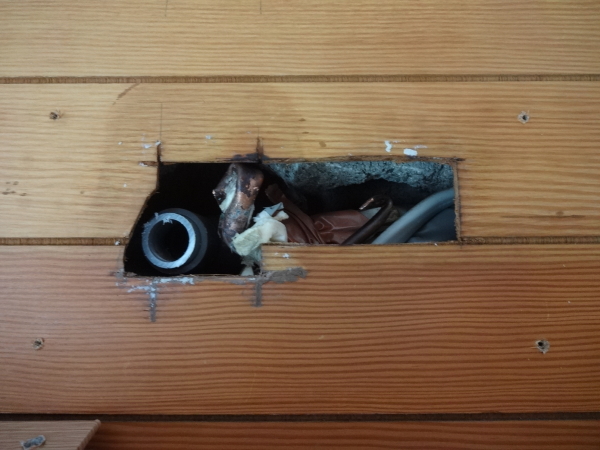

隠蔽配管で取付けられていた様ですが、壁の面で切られてしまっています。。。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhMcWcK7LZEW4Jm-FnuUAWCuaESJOSZuU1VUWjkv38RdUEpaIRjXGWhyphenhyphenzu7-PIiyNpVaKAtpi_nMdqQBg1J2IRijhHvFSieSrbqr7B4dHKUaYNkjNnAMDbnBpPezRuSPHVTQ2AHHcA-ytg/s1600/160419-02.jpg)
外壁はブロック造でタイル貼り。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgGp6Vz2cJMa8D1pmdjF8x8mP7U8IIowdx09sn-SSdVU23-67YXwZWUD6bXGnxe3mDfP_A1kAA5ohBSmIvAXTjYDdnJZjLP6OtdMXFxnff2D7NL5zFmPtqRngGN_YAlXhsl_mqLL6fEJ8w/s1600/160419-03.jpg)
ベランダの室外機があったであろう場所に、配管が出てきています。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg7jTYKV8PxRXWEsxMaPG6jIRnIO2z4uPYIzuHcsuDN6NrH5hwHIro83jmSs4dID2UyLZEpvG5SXEZV1HlmrxhVOs-QAmhFm6vnY_R_LPuK83T0klSUOQU7v-T371HQhihrvU1Vmua0-kI/s1600/160419-04.jpg)
美観を上げるために施工される壁内部に配管を通す「隠蔽配管」ですが、こういった機器取替え時に問題が発生する他、壁内部に湿気を呼んで内部構造を痛めるとか、機器の仕様変更により配管が流用できないとか、後々いろんな問題が出てくるので、アベ冷熱技研ではあまりお奨めはしていません。
今回は根元で切られてどうしようもない訳ですが、配管サイズが違うこと・ケーブル容量が足りないこと・配管内の残留オイルがあり得ない色をしていることから、隠蔽配管の流用はしません。
新たに配管穴を開けて、外部に新しい配管を通す工法で行います。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhQcBCJvJV48YUf6KfPSKtm3Q0IXLVEXTa54-mXLTQ0X-E60SyCSSUKfqTztaJiis0tcqIxBT4yNC1W5pPDSgQ49rH3Jep8bx24TFpNnk7B-__mMXA_ycAtLPzDMsnaKJ6744WbIYaz1nA/s1600/160419-05.jpg)
ブロック造なので穴開けも結構大変でした。。。

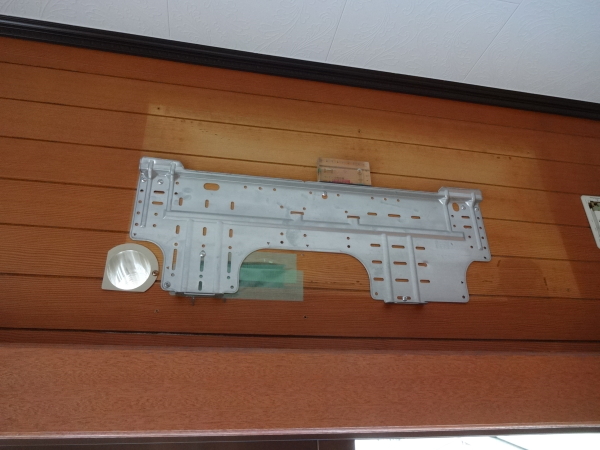

貫通スリーブを挿入して、既存の隠蔽配管が隠れる様に室内機の背面板を取付けます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhj7OzD44ugqehqZoYIHuu3dkj4ueTqFptzwq29ZOn65NrQdb4i_SCu2fr9BHN6vIoSPjQ5ZU6w4AJtmlnE2nrsy0KH0fisWpm8EpKU7Xfu5iTxDxBjlg9D_yFCVaYybIAgUVEs6bQ1q1E/s1600/160419-06.jpg)

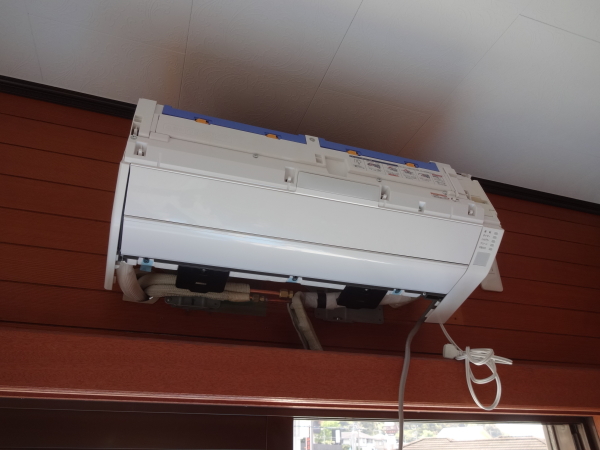

室内機を掛けて、配管類を接続していきます。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiofqFVMGARsakt57MSr3Zwei8Dj2gLDZ8pdOz-z6af07o2J4ekro5_sL68A6gT6UoPK7q21arSS0I1ET6YOJTdz_UbNU02U2n3AatfB2ulYphcMySbOsp3SZGW0XWxh3COL_l89PPgs9o/s1600/160419-07.jpg)
室外機を接続し、電動真空ポンプを使用して配管内部を真空乾燥します。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi2J-VBonbd9k9AW4eq4AMex8GARV8Pjl_xZd5_pKT61e-sLGM_oLMpiGDKTsTL1PIg43SAPzW-nLaz4QgenPsnhwhlkE4_PXfZCphm9vjvlCWFvSNqr1Bm3fYsbU7N4ZhSJoFWdimyLWU/s1600/160419-08.jpg)

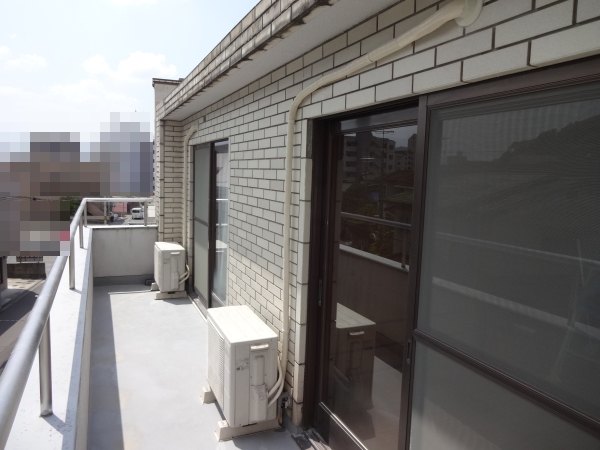

ベランダ周りはこんな感じで完成。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEijZ8LQVuHpCbgdyJNCq0D6rxtC8KvUjiaApKXn_Cqd0CKHXoA805zgFZ-XuOHLSS0iOquqreWdoLhBP3rHtQdBLIWM-VotOYbWXj2brwYDKXJQJ0SwKv2Qzev4Wy8oeiimArCZ4siUFBo/s1600/160419-10.jpg)
今回は、テープ巻き仕上げをご希望です。
作業が完了すると試運転を行い、異常がない事を確認してお引き渡しです。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjc6xC6_i6jV-kYJoeRcFw9LA0qzUiJ8gUb7qFTZ4TlFMBC47kd6CDFexK33ecrH7c4asxMY6HbyAWN3s-pkn2VMtDpvJaswaGep6vn6n0BeitEzywA1gOlhFTGVkzw88PpkW6QY4iaoMg/s1600/160419-09.jpg)
工事予定がかなり混んでいて、取外し・取付け作業も数日に渡って飛び飛びになりましたが、「きれいにキチッとやっていただいて、ありがとうございました。」と、大変お喜びいただきました。
アベ冷熱技研は「一級冷凍空気調和機器施工技能士」の責任施工。
お客様にぴったりの機種選定から、機器を長持ちさせるエコロジー工事まで、お気軽にご相談ください。
