2014年9月16日火曜日

業務用パッケージエアコン修理(ファンモーター回転不良・基板交換)

以前、作業場のエアコン取替工事をご依頼いただいたお客様から、「今度は事務所のエアコンの効きが悪いのと、室外機のファンがフル回転していない。」とお問い合わせいただき、点検にお伺いしてきました。

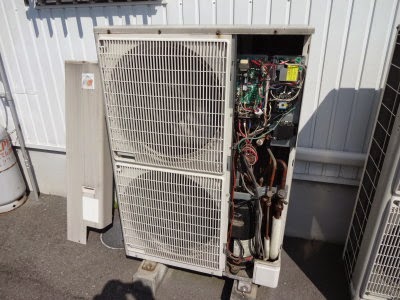

日立製同時マルチエアコン。
室外機は2ファンタイプです。

お客様のお話の通り、左側室外機の上部ファンの回転スピードが遅いです。。。
・・・と言うか、モーター自体が動作してない様です。
下部ファンがフル回転しているので、動作していない上部からも風が吸い込まれる状態で、上部ファンはゆっくりと逆回転している状態でした。

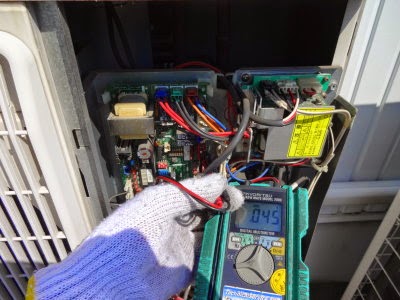

ファンモーターが悪いのか、基板が悪いのか、出力電圧を測って切り分けして行きます。

基板のところで、上部ファンが接続されているコネクタの電圧が出ていません。
これで基板の不良と判断しました。

メーカーに基板の在庫があるとの事で、早速手配。
部品が入荷したので、本日取り替えにお伺いしてきました。

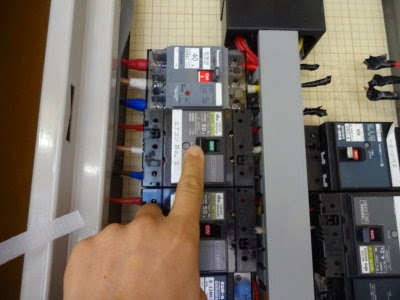

まずはブレーカーを切ります。

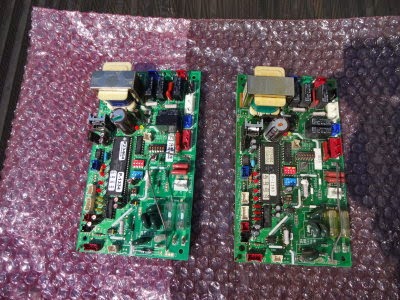

既存基板を取り外して、新旧交代。

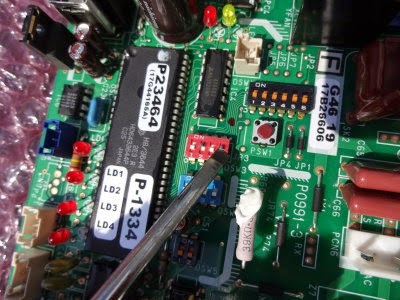

汎用基板なので、ディップスイッチで初期設定を行います。

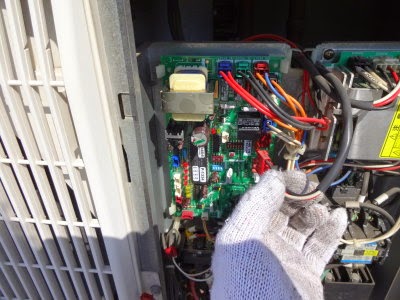

室外機へ基板を組み込んで、コネクタ類を元通りに接続します。


ブレーカーを入れて、試運転開始。


正常に上下ファンがフル回転を始めました。

室内も正常に冷える様になり、作業完了してお引き渡しです。

今回、早めに気が付いて良かったですね。
片方のファンが故障したまま運転を続けると、コンプレッサーに負担が掛かりますから、大幅に寿命を縮めてしまいます。
アベ冷熱技研は、「 一級冷凍空気調和機器施工技能士」が点検・修理を行いますので、お気軽にご相談ください。

4 件のコメント:

  1. センチメンタル2014年12月30日 20:59

    SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    たびたびすみません。
    エラーは打ちましたか?

    返信削除
  2. SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    センチメンタルさん、コメントありがとうございます。
    エラー表示なし。
    ただ単に、エアコンの効きが悪るく、室外機のファンが片方回っていない状態でした。
    それ以外はエラーで止まるとかはありませんでしたね。
    この状態が続いていると、コンプレッサーが焼けてたかも知れません。

    返信削除
  3. センチメンタル2015年1月6日 22:57

    SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    そうですか、エラー打ちませんでしたか・・・
    何か変だな、ガス漏れみたいな症状ですが・・・

    返信削除
  4. SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    センチメンタルさん、どういうところから「ガス漏れみたいな症状」と思われるのですか?
    この室外機、現地でメーカーサービスに確認しましたが、上部ファンは常時回転で、下部ファンが熱量に応じて速度が変わるそうです。
    点検時、上部ファンの端子部分で電圧が出ていなくて、ファンは下部ファンが巻き起こす風を受けて惰性で回転している状態でした。
    9月に修理後、本日まで異常はありませんが。。。
