CATV設備にBS混合工事（各部屋でBS視聴）

午前中、CATV設備にBS放送を混合する工事にお伺いしてきました。

こちらの地区は、美観上、すべてのお宅でCATVが導入されています。
テレビにSTB（セットトップボックス）を取付ければBS・CSがご覧になれますが、各部屋でBSをご覧になりたい場合は、各部屋にSTBが必要となり、利用料金が多額になってしまいます。

そこで今回、2階のお部屋だけBSアンテナを引いていたので、このアンテナを既存のCATV設備に混合することにしました。

既存アンテナは、スカパー仕様のパラボラアンテナです。
このアンテナでBSも受信できます。

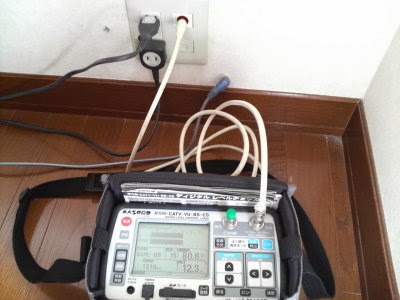

このアンテナでレベル測定を行うと・・・

CN値が低いので調整し直してみたんですが、まったく変わらず。。。
このアンテナの仕様なんでしょうか？
今まで問題なく映っていたので、このまま作業を続けます。

既存のケーブルは「4C」で、今回天井裏まで距離が延びるため張り替えることにしました。


「S5C-FB」、高シールド形同軸ケーブルに張り替えます。


外壁を露出配線し、軒下から天井裏へ導入します。


天井裏を這わせて、ブースターの所まで延長します。

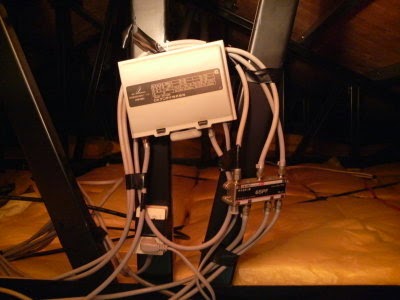

既存のCATVブースターと分配器です。

鉄骨なのでビスで留めれなかったんでしょう。
ビニールテープで、コンセントまで縛り付けられていました。。。(_ _;)

既存ブースターを撤去し、鉄骨に木板を取付けて、新しいブースターを設置します。


マスプロ電工製 CATV/BS/CS対応のブースターです。


各部屋のユニット部でレベル測定を行い、ブースターの出力レベルを調整します。


やっぱりCN値に問題があります。。。


でも、きっちり映りました。

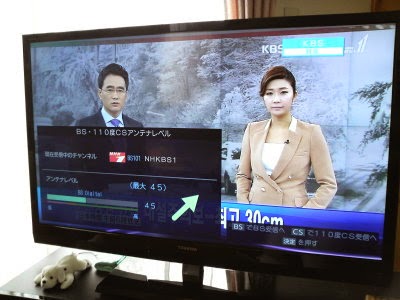

テレビの測定結果は当てになりませんが、レベルの範囲的には申し分ありません。

今回はレベル的に少し問題がありましたが、「映った」と言うことでお客様にはご了解いただきました。
やっぱりアンテナの仕様なんですかねぇ。。。　もやもや。。。

今日から各部屋でBSデジタルをご覧いただける様になり、大変ご満足いただけました。
当社のBlogをご覧いただき「どうしてもここにやってもらいたい」と思われて、今回初めてご依頼いただいたそうです<(_ _)>
とてもありがたいお話で、Blogを書く励みになりました。
