マンション共用部照明を自動点滅化

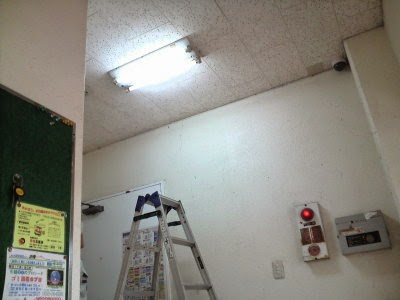

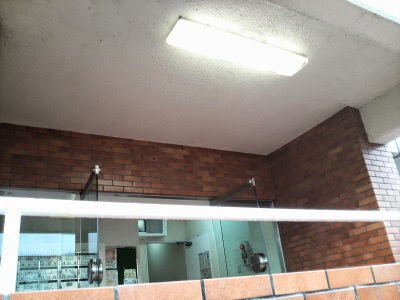

いつもお世話になっているマンションオーナー様から、「ロビー等の共用部の照明を、暗くなったら自動的に点灯する様にして欲しい」とご依頼いただきました。


通常、マンションの共用部照明は、自動点滅器やタイマーなどで自動的に点いたり消えたりしますよね。

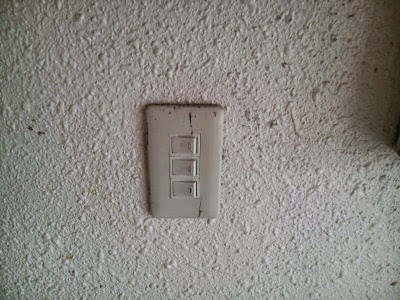

こちらのマンションの場合、ロビーに設置されているスイッチで入り切りされていました。。。

入居者の方が夕方になったらスイッチを入れて、朝方明るくなったら気付いた方が切るという、あまり防犯上よろしくない状態でした。

これを暗くなったら自動的に点灯するようにします。

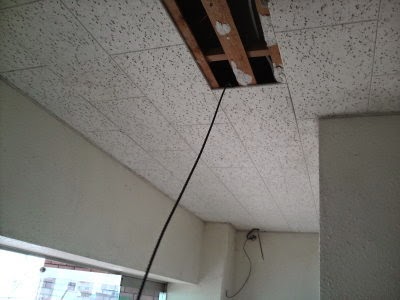

まずは天井裏にある電源・スイッチ回路を探し出し、自動点滅器を取り付ける屋外へ配線工事を行なっていきます。

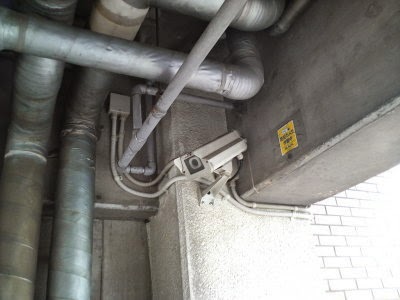

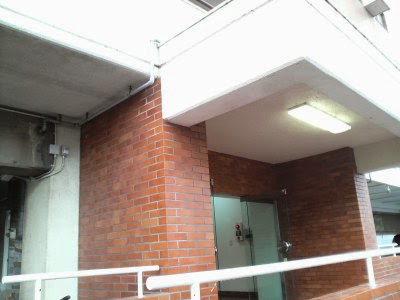

外部への配線は、既存の防犯カメラの配線穴を利用して取り出します。

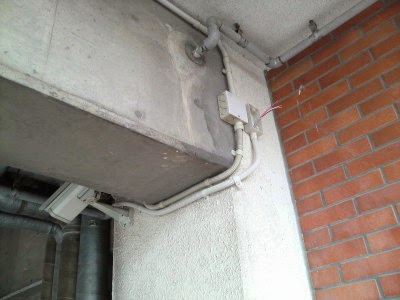

PF管を使ってケーブルを保護し、ボックスを取付けます。

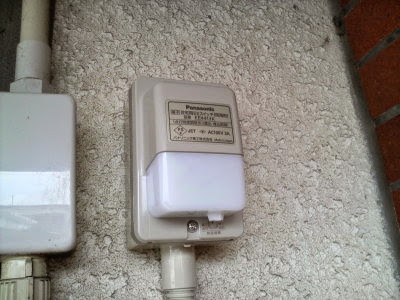

自動点滅器を設置。

別名、EEスイッチとも言われる自動点滅器。
暗くなるとスイッチON、明るくなるとスイッチOFF。
今回は、動作照度調整ができるタイプにしました。

スイッチ回路をジョイントしていきます。

アベ冷熱技研では、リングスリーブを使ってしっかりと圧着接続します。
ワゴコネクタが一般化してきましたが、個人的には信頼してません(^_^.)

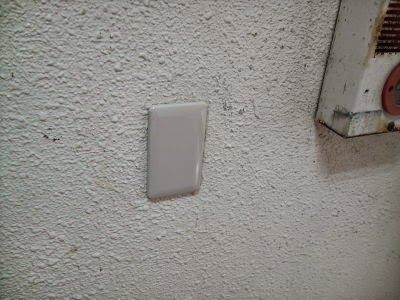

既存スイッチは必要なくなったので、カバープレートで処理。


最後に、きちんと動作するか確認してお引き渡しです。


アベ冷熱技研は、第一種電気工事士の責任施工。
この様な電気工事もお気軽にご相談ください。
