2011年8月22日月曜日

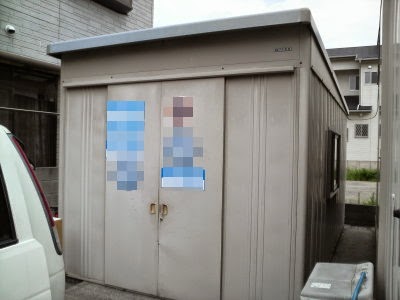

プレハブ事務所へCATV分配工事

先週、エアコン工事にお伺いしたプレハブ事務所へ、CATV配線の分配工事にお伺いしてきました。

以前はアナログテレビで、卓上アンテナを使って何とか映っていたそうですが、地デジ化に伴い映らなくなっていました。
アンテナを建てようかと迷っておられましたが、隣のご自宅にCATV導入済でしたので、CATVの分配をお奨めし、ご依頼いただきました。

まずは、隣の宅内側設備を調査します。
最初、押入れの点検口を開けると、S5C-FBケーブルが何本か見えたので「分配器はここやね」と思って見渡しても、ブースターも分配器も見当たらず。。。
数本のケーブルが壁の中に入っていたので、引きずり出すと・・・出てきました(-_-メ)

落ちたのか、落とし込んだのか。。。

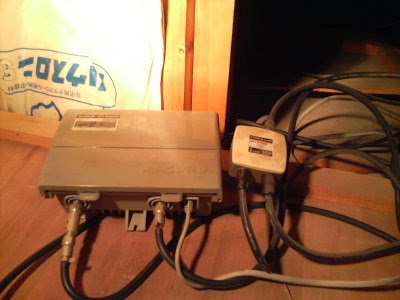

ホコリだらけのブースターと分配器。
このブースターは初めて見ましたが、CATV専用なので流用。
ブースター入力側に-10dBのアッテネーターが付いていますが、入力レベルから見ても必要無いので外します。
分配器はアルミダイカスト製の物に取り替えます。

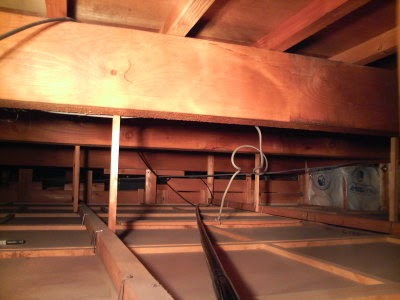

プレハブへケーブルを通すため、スチールワイヤーとケーブルフィッシャーを使って、天井裏にケーブルを通していきます。

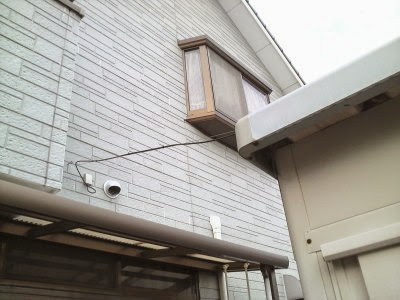

外壁を貫通し防雨プレートを取付け、ステンレス支線に同軸ケーブルを添わせてプレハブ側に飛ばします。


宅内天井裏へ戻り、分配器を交換。

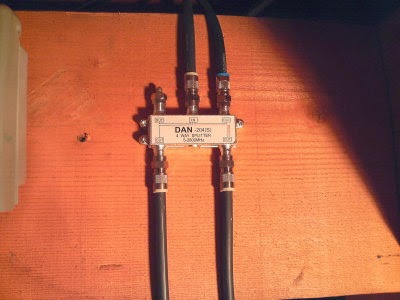

既存が2分配器だったので4分配器に取替え、1端子は将来の分配工事に備えてダミー処理しました。

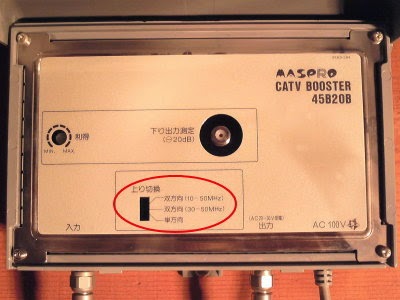

既存ブースターを見ると、上り切換スイッチが双方向になっていたので、単方向に修正しておきました。

これ設置した方は何を考えていたんでしょう?
愛媛CATVは映像とネットの回線を保安器で切り分けているため、映像側の上りはありません。

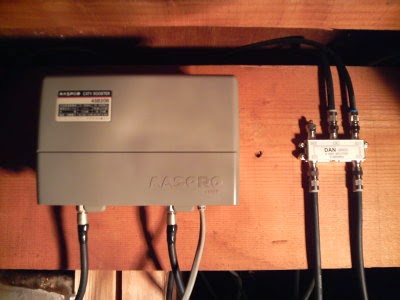

ブースターもキチッと梁にビス留めしておきました。

これで壁の中に転落する事もありません。

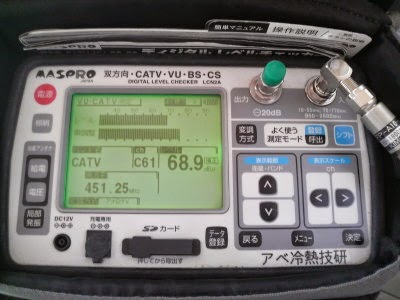

プレハブ側でレベルを測定します。

宅内側のレベルを適正に合わせると、プレハブ側が80dBを超えるチャンネルが出るため、ブースターに付いていたアッテネーターを流用して-10dB落として適正レベルに調整します。

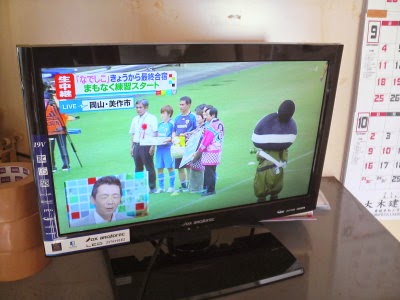

テレビに接続してチャンネル設定。

お客様に映りを確認していただいて、お引き渡しです。

「いやぁ、だいぶ映る様になったねぇ。これ、毎月の利用料が掛かるんやろ?」と言われました。
ここ、勘違いされているお客様が多いのでもう一度。
テレビ2台目以降は、STB(セットトップボックス)を設置しないかぎり、「無料」でご覧いただけます。

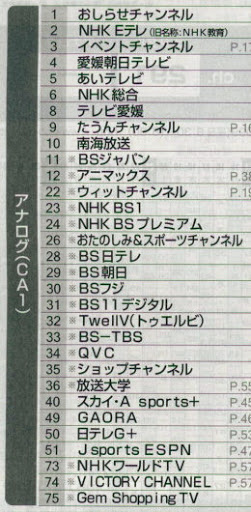

地元の地デジ放送は当然の事ながら、アナログチューナーを積んでいるテレビなら、下記のチャンネルが「無料」でご覧いただけますよ(*^^)v

映るチャンネル数は、お使いのテレビの性能次第で変わりますのでご了承ください。

アベ冷熱技研は、「愛媛CATV契約代行・映像通信工事認定店」です。
お客様の生活環境に合ったコースをご提案・設計させていただきますので、お気軽にご相談ください。

4 件のコメント:

  1. SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    増田です。
    左の数値はなんでしょうか?
    ��3? とか いまでもアナログが搬送されているのでしょうか?
    千葉県ではアナは全停波なんです。><

    返信削除
  2. SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    ちょっと懐かしいブースターですね。
    コレ,45B20ですよね。450MHzブースターなのでC63までのスーパーハイバンド用だったと記憶しています。UHF帯域に届いてないので,地デジがUHFのパススルー方式だと適正に増幅できてないかもしれません。

    返信削除
  3. SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    増田さん、コメントありがとうございます。
    左の数字はホームターミナルやSTBのチャンネル番号です。
    51まではVHF帯ですが、70番台はUHF帯を利用しています。
    この3チャンネルを見る人っているんでしょうか?(^_^;)
    愛媛CATVは2015年まで、デジアナ変換でアナログ送信してくれるので、まだまだアナログテレビが現役で使えます(*^^)v
    かなさん、コメントありがとうございます。
    そうですね、450MHzまでなのでUHFは無理ですね。
    愛媛CATVの地デジは、C43~C48を使っているので問題ありません。
    古いブースターを使われているお宅も多いので、その辺はしっかり考慮しているのが愛媛CATVです。
    お客様の立場に立ったサービスを低価格で提供できるのは、ご加入いただいているお客様に支えられているからこそ、成せる技ですね(*^^)v

    返信削除
  4. SECRET: 0
    PASS: 74be16979710d4c4e7c6647856088456
    阿部さん
    お返事有難うございます。
    そうですね。 デジアナ変換ですね。
    こちらは、デジアナ変換で地デジは搬送していますが、
    たぶんGAORAなどのコンテンツは停波していると思いますが、
    確認したのは、実家で昨年の末です。
    実家に帰ったら、測定してみます。^^

    返信削除
